Kabel aus Verbundfasern
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GDTS |

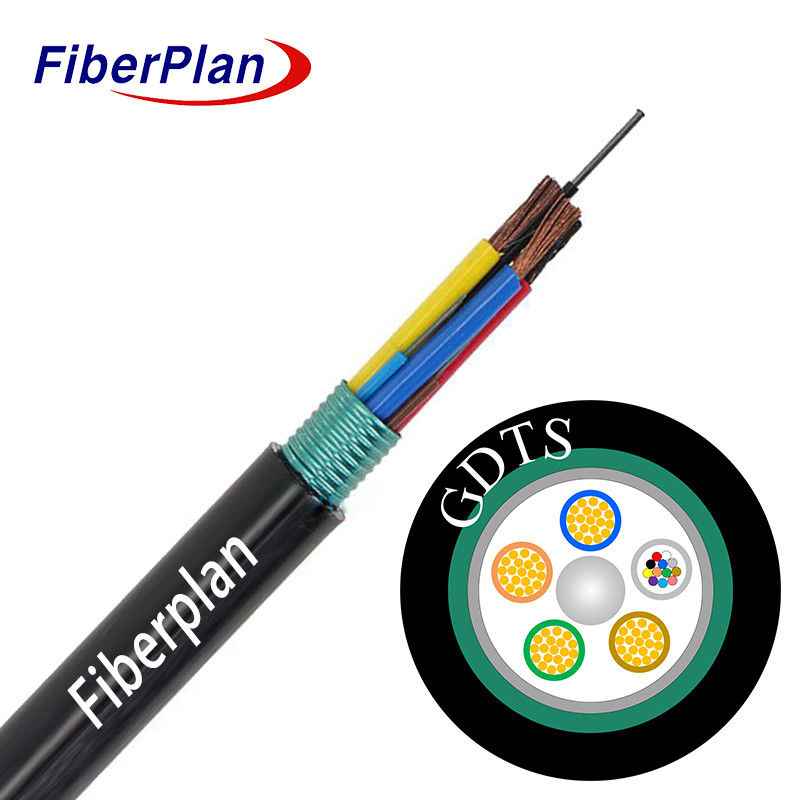

Stahlgepanzerte photoelektrische Composite-Faseroptikkabel
Beschreibung
Das fotoelektrische Composite-Faseroptikkabel oder Hybrid-Faseroptikkabel kombiniert sowohl Faser als auch Strom
Diese Integration eliminiert die Notwendigkeit für eine Sekundärverkabelung und reduziert den Bau
Das GDVV-Kabel verbindet optische Übertragung und Kupferstrom.
Kabel für den Breitbandzugang, die Stromversorgung der Anlagen und die transparente Stromübertragung
Diese Konstruktion berichtet und berechnet den Stromverbrauch effizient und löst die Herausforderungen der mehrfachen Konnektivität.
Dies ist ein wichtiger Punkt.
Anwendung
1 Konzipiert für den Vertrieb im Außenbereich, um Robustheit und Zuverlässigkeit unter verschiedenen Umgebungsbedingungen zu gewährleisten.
2 Gut geeignet für Trunk-Stromübertragungssysteme, die die Energieübertragung über große Entfernungen optimieren.
3 Speziell für Sicherheitsüberwachungsprojekte entwickelt, bietet zuverlässige Konnektivität und Datenübertragung
für Überwachungsanwendungen.
Eigenschaften
1 Kompositionskabel für Strom und Signalübertragung vereinfachen die zentralisierte Überwachung und Wartung,
insbesondere für die Ausrüstungskraft, was die Betriebseffizienz verbessert.
2 Ziel ist es, die Komplexität und die Anstrengungen bei der Koordinierung und Wartung der Stromversorgungssysteme zu minimieren, die
Gesamtwirksamkeit.
3 Der überlegene UV-Schutz durch die PE-Hülle gewährleistet die Langlebigkeit des Kabels im Außenbereich,
Schutz vor den schädlichen Auswirkungen von UV-Strahlen.
Details zur Struktur
| SM-Fasern | G652D | ||||||
| Art der Faser | G652D | Fehler bei der Konzentrizität | ≤ 1m | ||||
| MFD | 80,7 ‰ 9,7 mm | Nicht kreisförmiges Verkleidungsmaterial | ≤ 2% | ||||
| Durchmesser der Verkleidung | 125 ± 2 μm | Farbe der Fasern | Standardspektrum | ||||
| Löse Röhre | Material | PBT | Farbe | Standardfrequenz | |||
| Qty | 4 (24F) | Vorrohr aus Fasern | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| Kupferdraht | Qty | 0.6mm2*2 | |||||
| Zentrale Stärke | Material | FRP | Durchmesser | 2.0 mm | |||
| Wasserverstopfungssystem | Material | Wasserdichtband | |||||
| Außenhülle | Material | PE | Farbe | Schwarz | |||
| Durchmesser | 9.2 ± 0,2 mm (24F) | Stärke | 10,6 ± 0,1 mm | ||||
| 10.8±0,2 mm (72F) | |||||||
Mechanische Leistung und Umwelt
| Zugfestigkeit | Langfristig | 600 N | |||||
| Kurzfristig | 1500 N | ||||||
| Zerschlaglast | Langfristig | 300 N/100 mm | |||||
| Kurzfristig | 1000N/100mm | ||||||
| Biegeradius | Dynamisch | 20D | |||||
| Statik | 10D | ||||||
| Betriebstemperatur | -20°C+70°C | ||||||
Leistung der Faser
| Dämpfung der Faser | 1310um | ≤ 0,36 dB/km | |||||
| 1550um | ≤ 0,24 dB/km | ||||||
