Glasfaserkabel für den Innenbereich
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GJFJH |

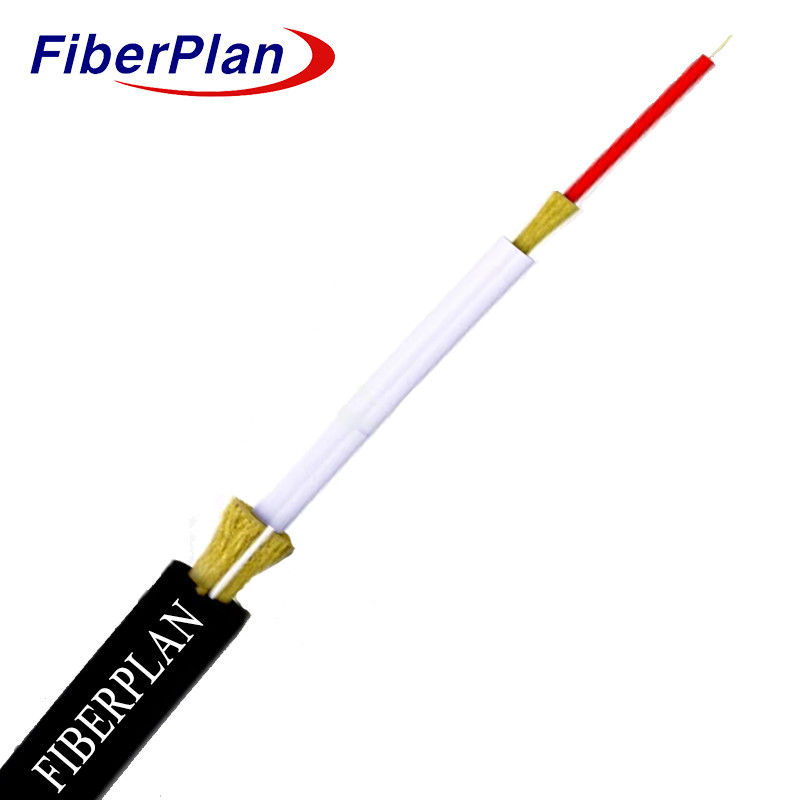

Hochfeste Kevlar-Garn-Member, Flammschutzjacke Simplex flexibel
Glasfaserkabel
Beschreibung
Innen- und Außen-Steckdose-Kabel
Frankreich Telekom
Anwendung
* Ideal für die Innen- und Außenverteilung mit Plain Old Telephone (POT).
* Konstruktion ohne Stromausfall möglich.
* Konzipiert für bequeme Installation und benutzerfreundliche Bedienung.
Eigenschaften
1 Hochfester Kevlar-Garn, leicht für eine höhere Haltbarkeit.
2 Hochintegriertes Faserbanddesign, das eine effiziente Integration fördert.
3 Eine flammdichte Weste sorgt für Sicherheit.
4 Die Komponente aus Faserverstärktem Kunststoff (FRP) verleiht dem Kabel Stärke und Widerstandsfähigkeit.
Einzelheiten zur Kabelkonstruktion
| Material | Stärke (mm) | OD (mm) | ||||||||||
| Enger Puffer | 0.9 simplex G657A1 dicht gepuffert LSZH weiß | 0.3+/- 0.03 | 0.9+/- 0.05 | |||||||||
| Innenhülle | LSZH | DW9023N-HT06 weiß D9113 | 0.6+/- 0.01 | 3.0+/- 0.1 | ||||||||
| Garne aus Aramid | DuPont 800D*7 Stück | / | / | |||||||||
| Außenhülle | PE | PEA1 | 1.35+/- 0.1 | 6.5+/- 0.1 | ||||||||
| Ripcord | (1110*3) * 2 Stück rot | / | / | |||||||||
| FRP | Ø1,0*2 Stück | / | 1.0 | |||||||||
| Garne aus Aramid | DuPont 800D*22 Stück | / | / | |||||||||
Mechanische und charakteristische Eigenschaften der Kabel
| Zugfestigkeit | Langfristig | 200 N | |||||
| Kurzfristig | 400 N | ||||||
| Zerschlaglast | Langfristig (N/100 mm) | 500N/100mm | |||||
| Kurzfristig (N/100 mm) | 1000N/100mm | ||||||
| Biegeradius | Dynamisch (mm) | 20D | |||||
| Statik (mm) | 10D | ||||||
| Temperatur | -20°C+70°C | ||||||
| Stärker | Kevlar | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Ps ((nm2*km) | ≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Kabel-Stoff Wellenlänge λcc |
m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2+/-0.4 | 9.2+/-0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 10.4+/-0.8 | 10.4+/-0.8 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Numerische Öffnung (NA) | - Was ist los? | - Was ist los? | 0.200+/ - Oh, nein.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Fasern Länge und Punkt |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Diskontinuität | |||||||
| Differenzrückstreuung Koeffizient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | ||||
| Kerndimater | Ich weiß nicht. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Beschichtung/Schaffinch Konzentrischer Fehler |
Ich weiß nicht. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Beschichtung ohne Kreislänge | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | Ich weiß nicht. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Ruder (Radius) | Ich weiß nicht. | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? | |
