Alle dielektrischen selbsttragbaren Kabel
>
|
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | ADSS |

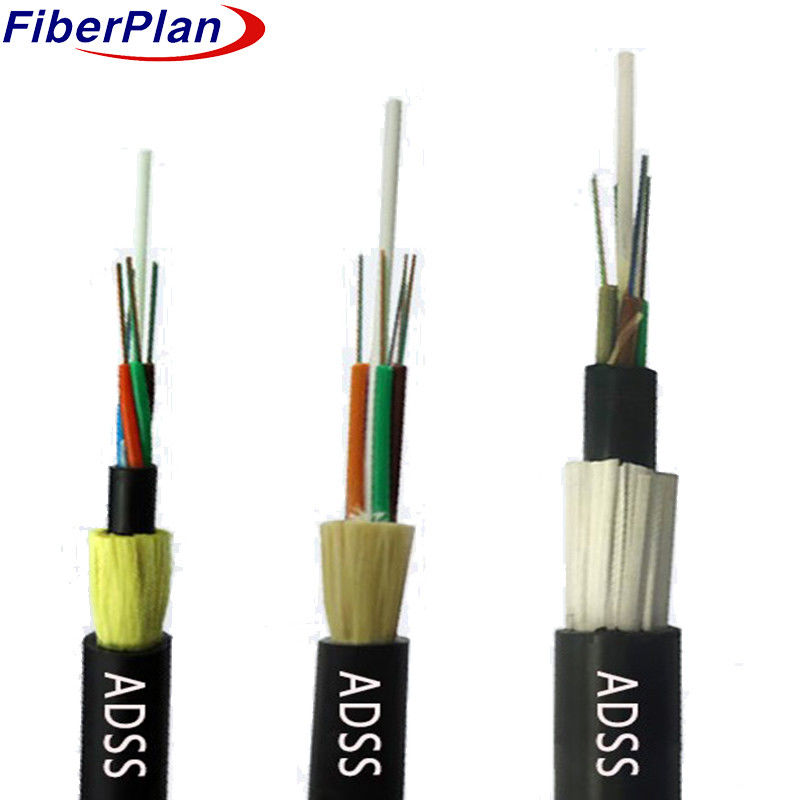

Hochleistungs-Doppelschicht-ADSS-Glasfaserkabel
Beschreibung
Die ADSS-Optikfaserkabelstruktur verwendet eine lose Rohrschicht, die 250 μm Fasern enthält
Diese Einrichtung, zusammen mit einem nichtmetallischen
Zentralverstärkerkern (FRP) erzeugt einen kompakten Kabelkern, der durch eine wasserdichte Salbe
Eine innere Polyethylen-Hülle (PE) wird über den Kabelkern extrudiert und mit Aramid verstärkt.
Diese Konstruktion ist für verschiedene Anwendungen anpassbar.
Bei 10 kV und 35 kV-Leitungen genügt die PE-Umhüllung; bei 110 kV genügt jedoch
Bei der Berechnung der elektrischen Feldverteilung werden die Aufhängpunkte festgelegt.
Die Aramidfasermenge und der Stranding-Prozess sind fein abgestimmt, um unterschiedlichen Spannweiten gerecht zu werden.
Die Kommission hat
Anwendung
1 ADSS-Kabelentwurf, der den Bedingungen der Oberleitungen angepasst ist.
2 PE-Außenhülle für Leitungen unter 110 kV; AT-Hülle für Leitungen über 110 kV.
3 Aramidmenge und Stranding für verschiedene Spannweiten.
4 Strategische Überlegungen für eine optimale Kabelleistung.
Eigenschaften
1 Live-Installationsfähigkeit ohne Stromausfall.
2 Leichtgewicht und kompakte Konstruktion, um Eis- und Windbelastung zu minimieren.
3 Langlebigkeit: für eine Lebensdauer von 30 Jahren ausgelegt.
4 Hohe Zugfestigkeit und Temperaturleistung.
Nominelle Konstruktionsparameter
| N.A. von Fasern | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Anzahl der Rohre | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Füllstange | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Fasern pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Nominaler Rohrdurchmesser (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Nominaldurchmesser (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Löse Röhre | Material | PBT | Farbe | Standardfrequenz | |||
| Füllstange | Material | PP | Farbe | Schwarz | |||
| Maximale Zugfestigkeit | 4000 N | ||||||
| Höchstmenge der Zerkleinernslast | 3000N/100mm | ||||||
| Mindestbiegungsradius | 10D | ||||||
| Länge der Spannweite | 100 m - 500 m | ||||||
| Außenhülle | PE | ||||||
| Temperaturbereich | -20 °C ~ 70 °C | ||||||
Eigenschaften der Fasern
| Art der Faser | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
