Alle dielektrischen selbsttragbaren Kabel
>
|
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | ADSS |

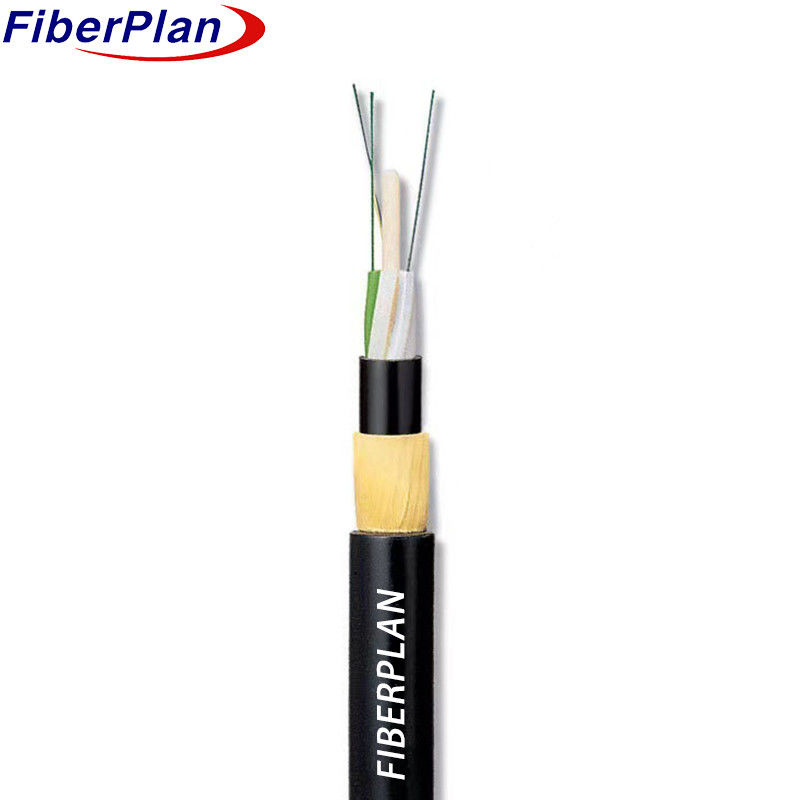

Doppeljacke Kevlar-Garn Stärkung Selbsttragende Kabel ADSS Faser
Optikkabel
Beschreibung
Das ADSS-Kabel verwendet eine lose Rohrstruktur, die Fasern in hochmodulärem Kunststoff enthält.
Sie enthalten eine wasserdichte Füllverbindung und sind um einen faserverstärkten Kunststoff (Fiber Reinforced Plastic, FRP) herum angeordnet.
Diese Anlage bildet einen kompakten kreisförmigen Kern.
Der Kabel wird mit einer dünnen PE-Innenhülle gefüllt.
Das Kabel wird dann mit einer PE- oder AT-Außenhülle beendet.
Anwendung
1 Bei der Konstruktion von ADSS-Kabeln werden die Besonderheiten bestehender Oberleitungen berücksichtigt.
2 PE-Außenhülsen werden für Leitungen unter 110 kV verwendet; AT-Hülsen für Leitungen von 110 kV und höher.
3 Maßgeschneiderte Aramidmengen und Strangtechniken erfüllen die Anforderungen verschiedener Spannweiten.
Eigenschaften
• Installierbar ohne Stromausfall, um einen ununterbrochenen Betrieb zu gewährleisten
• Leichtgewicht und geringer Durchmesser, wodurch Belastungen durch Eis, Wind und Last des Turms und der Rückstütze minimiert werden.
• Für eine Lebensdauer von 30 Jahren konzipiert, die eine längere Zuverlässigkeit bietet.
• Ausgezeichnete Zugfestigkeit und Temperaturbeständigkeit.
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 24-144 Kern | |||||||
| Füllseil | 2.0 mm | |||||||
| Feuchtigkeitsbarriere | Wassersperrsystem | |||||||
| Zentrale Stärke | Material | FRP/FRP mit PE | ||||||
| Größe | 2.1 mm | |||||||
| Schlauchfüllung | Rohrfüllverbindung | |||||||
| Füllstoff | PP-Rohr/PVC-Rohr | |||||||
| Innenhülle | Material | PE | ||||||
| Löse Röhre | Material | PBT | ||||||
| Durchmesser | F2.2mm (auswärtig/innendurch) | |||||||
| Außenhülle | Material | PE/HDPE | ||||||
| Durchmesser | 11 ± 0,2 mm | |||||||
Farbe der Fasern
|
Anzahl der Fasern 8 Kerne pro Rohr |
1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser | |
| Farbe 13~24 wird mit einem schwarzen Tracer markiert. Für schwarze Farbe ist kein markierter schwarzer Tracer erforderlich, stattdessen wird Naturfarbe verwendet. | ||||||
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 2 bis 60 Kern | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72-Kern | 13 ± 0,2 mm | 190 ± 3 kg/km | |||||
| 96-Kern | 14.5±0,2 mm | 220 ± 3 kg/km | |||||
| 144 Kern | 16.5±0,2 mm | 240 ± 3 kg/km | |||||
| Rek.tägliche maximale Betriebsspannung | 88 kN | ||||||
| Max. zulässige Betriebsspannung | 32.7KN | ||||||
| Elastizitätsmodul | 37KN/mm2 | ||||||
| Min. Biegeradius ((mm) | Betrieb | 240 mm | |||||
| Einrichtung | 390 mm | ||||||
| Zusatzlast | Zusätzliche Belastung 0,5% ~ 0,7% | ||||||
| Eis | 5 mm | ||||||
| Windgeschwindigkeit | 35 m/s | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Das ist nicht wahr. m) |
≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Kabel-Stoff Wellenlänge λcc |
m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2±0.4 | 9.2±0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 10.4±0.8 | 10.4±0.8 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Zahlen Abdeckung (NA) |
- Was ist los? | - Was ist los? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Fasern Länge und Punkt |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Diskontinuität | |||||||
| Differenzrückstreuung Koeffizient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | ||||
| Kerndimater | Ich weiß nicht. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Beschichtung/Schaffinch Konzentrischer Fehler |
Ich weiß nicht. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Beschichtung ohne Kreislänge | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | Ich weiß nicht. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Ruder (Radius) | Ich weiß nicht. | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? | |
