Alle dielektrischen selbsttragbaren Kabel
>
|
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | ADSS |

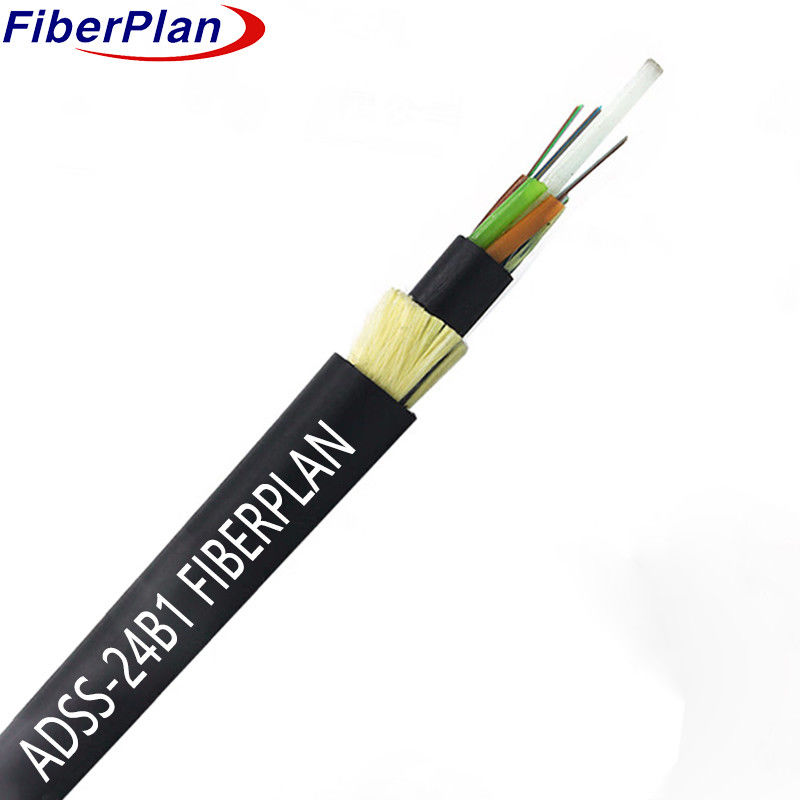

Doppelschicht-Aramidgarn-Verstärkungs-ADSS-Selbststützkabel
Beschreibung
Das ADSS-Kabel verwendet eine lose Rohrstrang-Design, Gehäuse Fasern in hohem Modul Kunststoffröhren
Diese Röhren sind zusammen mit Füllstoffen um einen nichtmetallischen
Zentrale Festigkeitsmitglied (FRP), um einen engen kreisförmigen Kabelkern zu bilden, der dann mit Verbindung für
Ein dünner PE-Innenmantel wird über den Kern aufgetragen, gefolgt von einer Schicht aus Aramidgarnen für
Schließlich ist das Kabel entweder mit einer PE- oder AT-Außenhülle für zusätzlichen Schutz und
Sulatation.
Anwendung
1 Das Design des ADSS-Kabels passt sich den Spezifikationen der Oberleitungen an.
2 PE-Außenhülle für Leitungen unter 110 kV; AT-Hülle für Leitungen über 110 kV.
3 Maßgeschneiderte Aramid- und Strangverbindungen entsprechen unterschiedlichen Spannweiten.
Eigenschaften
1 Nicht störende Anlage ohne Stromausfälle.
2 Leicht und klein, um Eis, Wind, Turm und Rückenstützen zu entlasten.
30 Jahre Designlebensdauer.
4 Ausgezeichnete Zugfestigkeit und Temperaturleistung.
Nominelle Konstruktionsparameter
| N.A. von Fasern | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Anzahl der Rohre | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Füllstange | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Fasern pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Nominaler Rohrdurchmesser (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Nominaldurchmesser (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Löse Röhre | Material | PBT | Farbe | Standardfrequenz | |||
| Füllstange | Material | PP | Farbe | Schwarz | |||
| Maximale Zugfestigkeit | 4000 N | ||||||
| Höchstmenge der Zerkleinernslast | 3000N/100mm | ||||||
| Mindestbiegungsradius | 10D | ||||||
| Länge der Spannweite | 100 m - 500 m | ||||||
| Außenhülle | PE | ||||||
| Temperaturbereich | -20 °C ~ 70 °C | ||||||
Eigenschaften der Fasern
| Art der Faser | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.4 | 125 ± 0.4 | 125 ± 0.4 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 5 | 242 ± 5 | 242 ± 5 | |||
