Alle dielektrischen selbsttragbaren Kabel
>
|
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | ADSS |

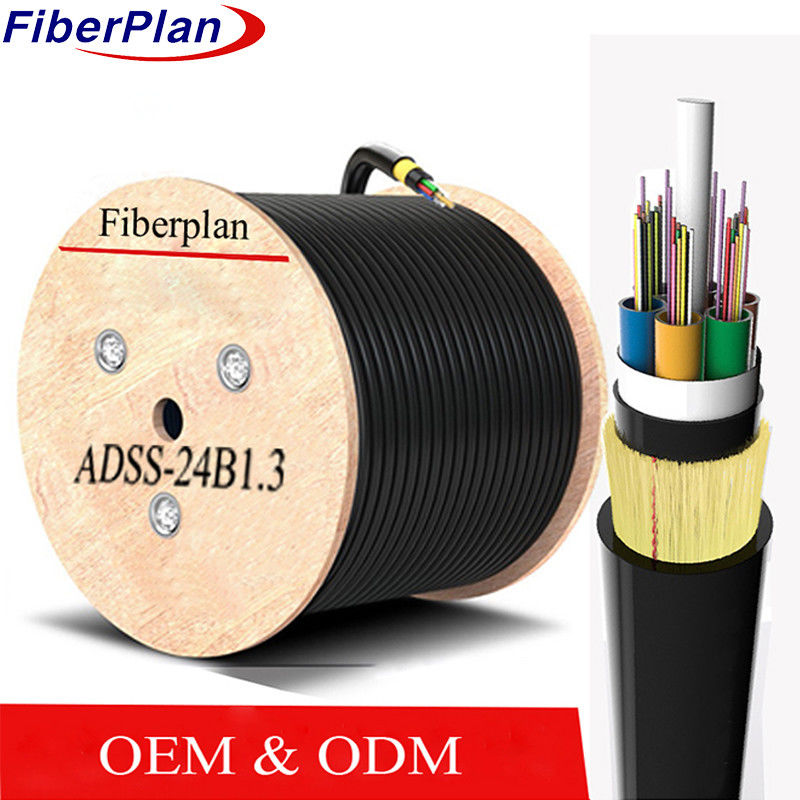

ADSS-Kabel G652d Einzelmodus-Mehrmodus-Doppeljackenkabel
Beschreibung
Das ADSS-Kabel folgt einem lockeren Rohrstrangdesign mit hohem Modul an Kunststoffröhren, die die Fasern beherbergen
mit einer wasserdichten Verbindung gefüllt. Diese Rohre und Füllstoffe umgeben ein nichtmetallisches zentrales Festigkeitselement,
Diese Kernschicht, einmal gefüllt, erhält eine dünne PE-Innenhülle, über der sich Aramidgarne befinden.
sind vor dem Anbringen der endgültigen PE- oder AT-Außenhülle zur Erhöhung der Festigkeit verankert.
Anwendung
1 Die angepasste ADSS-Kabelkonstruktion spiegelt die Bedingungen der Oberleitungen wider.
2 PE-Außenhülle für Leitungen unter 110 kV; AT-Außenhülle für Leitungen über 110 kV.
3 Die spezifische Aramidmenge und die Stranding-Methode erfüllen unterschiedliche Spannweiten.
4 Bei der individuellen Kabeldesign werden verschiedene Stromleitungsbedürfnisse berücksichtigt.
Eigenschaften
1 Installation ohne Störung, kein Stromausfall erforderlich.
2 Leichtgewicht und kleiner Durchmesser verringern die Belastung von Türmen und Stützen.
Die 30-jährige Konstruktionsdauer gewährleistet eine langfristige Zuverlässigkeit.
4 hervorragende Zugfestigkeit und Temperaturbeständigkeit.
Nominelle Konstruktionsparameter
| N.A. von Fasern | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Anzahl der Rohre | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Füllstange | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Fasern pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Nominaler Rohrdurchmesser (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Nominaldurchmesser (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Löse Röhre | Material | PBT | Farbe | Standardfrequenz | |||
| Füllstange | Material | PP | Farbe | Schwarz | |||
| Maximale Zugfestigkeit | 4000 N | ||||||
| Höchstmenge der Zerkleinernslast | 3000N/100mm | ||||||
| Mindestbiegungsradius | 10D | ||||||
| Länge der Spannweite | 50 m bis 500 m | ||||||
| Außenhülle | PE | ||||||
| Temperaturbereich | -20 °C ~ 70 °C | ||||||
Eigenschaften der Fasern
| Art der Faser | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 4 | 242 ± 4 | 242 ± 4 | |||
