| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYTC8S |

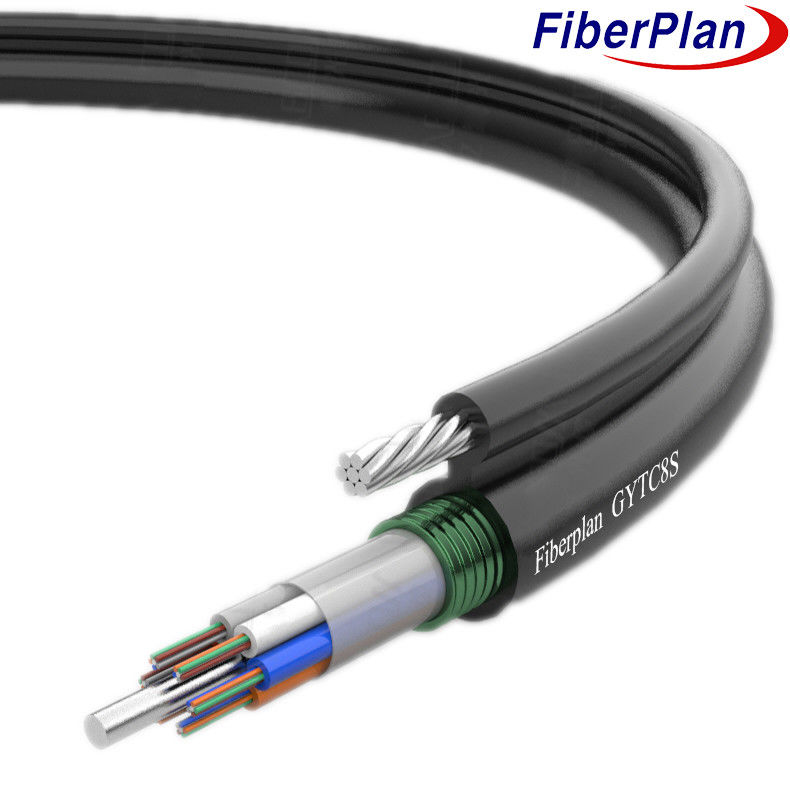

Hochleistungs-Selbsttragendes optisches Kabel GYTC8S
Beschreibung
Dieses Kabel enthält Fasern in einem losen Rohr aus Kunststoff mit hohem Modul, das mit einer wasserdichten Verbindung gefüllt ist.
Das Drahtwerk am Kern trägt zur Festigkeit bei. Röhre und Füllstoffe befinden sich um das Drahtwerk herum und bilden ein kompaktes kreisförmiges Kabel.
Nach der PSP-Anwendung um den Kern ist dieser Abschnitt zusammen mit den unterstützenden Strangleitungen in
Eine Polyethylen- (PE) -Hülle, die eine Struktur nach der Figur 8 erzeugt.
Diese Kabel bieten in solchen Anlagen eine zuverlässige Leistung.
Anwendung
1 Ideal für Anlagen in der Luft und in Rohrleitungen, die diese spezifischen Methoden berücksichtigen.
2 geeignet für den Vertrieb im Freien und bietet eine hohe Widerstandsfähigkeit in verschiedenen Umgebungen.
3 Unterstützt sowohl Fernverbindungen als auch lokale Netzwerkkommunikation und bietet eine vielseitige Anbindung
Die Kommission hat eine Reihe von
Eigenschaften
1 Beweist starke mechanische Festigkeit und Temperaturbeständigkeit.
2 Die hydrolysebeständige, hochfeste, lose Röhre sorgt für eine hohe Haltbarkeit.
3 Eine spezielle Rohrfüllverbindung bietet einen entscheidenden Faserschutz.
4 Die Waage ist flexibel und hat eine breite Verwendungsmöglichkeit.
5 PE-Hülle schützt das Kabel vor schädlicher UV-Strahlung und erhöht die Langlebigkeit.
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Anzahl der Rohre | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fasern pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Füllstange | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Rohrdurchmesser (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dicke des losen Rohres (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Außendurchmesser (± 0,5 mm) | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X9.8-16.5 | 5.4X10.8-17.5 | 5.4X12.2-19.0 | 5.4X14.9-22.0 |
| Ausgangsdicke der Hülle (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Löse Röhre | Material | PBT | Farbe | Standardspektrum | |||
| Wasserverstopfung System |
Material | Füllgel / Wasserverstopfband | |||||
| Zentralkraft Mitglied |
Material | FRP | Durchmesser | 1.4 ((6-48) 2.0(72-144) |
|||
| Geistige Stärke Mitglied |
Material | Stahldraht mit Strang | Typ | 1.0mm*7 | |||
| Rüstung | Material | Aluminiumband | |||||
| Gallus | Material | PE | Größe (Höhe*Gewicht) |
2.5*1,5 mm | |||
| Außenhülle | Material | PE | Farbe | Schwarz | |||
Mechanische und Umgebungsmerkmale der Kabel
| Zugfestigkeit | Langfristig | 3000N | |||||
| Kurzfristig | 7000N | ||||||
| Zerschlaglast | Langfristig | 300 N/100 mm | |||||
| Kurzfristig | 1000N/100mm | ||||||
| Biegeradius | Dynamisch | 20D | |||||
| Statik | 10D | ||||||
| Installationstemperatur | -10°C+60°C | ||||||
| Speichertemperatur | -40°C+70°C | ||||||
Eigenschaften der Fasern
| Art der Faser | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.8 | 125 ± 0.8 | 125 ± 0.8 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
