Abbildung 8 Glasfaserkabel
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYTC8S |

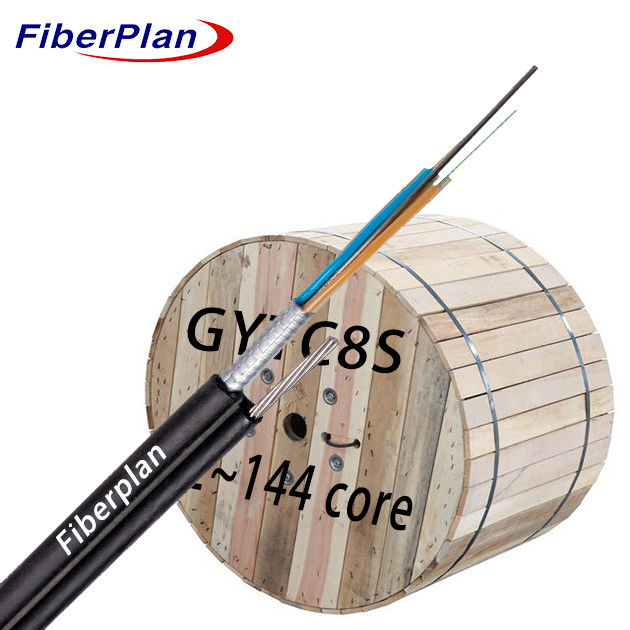

Stranged Steel Wire Abbildung 8 Glasfaserkabel Stahlband Panzer GYTC8S
Beschreibung
Die optischen Fasern befinden sich in einem losen Kunststoffrohr mit hohem Modul, das mit einem wasserdichten
Im Zentrum des Kerns fungiert ein Stahldraht als metallische Festigkeit.
Die Füllstoffe werden um dieses Festigkeitselement gewickelt und bilden einen kompakten und kreisförmigen Kabelkern.
Dieser Abschnitt des Kabels, zusammen mit den Stranged Drähte dienen
als Stütze mit einer Polyethylen (PE) -Hülle umgeben, die eine Struktur nach Abbildung 8 bildet.
für selbsttragende Luftanlagen bestimmt.
Anwendung
1 Konzipiert für Luft- oder Rohrleitungsinstallationen mit vielseitigen Einsatzmöglichkeiten.
2 Speziell für den Einsatz im Außenbereich entwickelt, um eine langlebige Haltbarkeit unter verschiedenen Umweltbedingungen zu gewährleisten.
3 Ideal für Fern- und Lokalnetzkommunikation und bietet vielseitige Verbindungsmöglichkeiten.
Eigenschaften
1 Gewährleistet eine hervorragende mechanische Festigkeit und Temperaturbeständigkeit.
2 verfügt über ein robustes, hydrolysebeständiges loses Rohr für zusätzliche Festigkeit.
3 enthält eine spezielle Rohrfüllverbindung, die die Faser mit kritischem Schutz schützt.
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Anzahl der Rohre | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fasern pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Füllstange | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Rohrdurchmesser (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dicke des losen Rohres (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Außendurchmesser (± 0,5 mm) | 5.4X8.6 - 15 Minuten.0 |
5.4X8.6 - 15 Minuten.0 |
5.4X8.6 - 15 Minuten.0 |
5.4X9.8 - 16 Jahre.5 |
5.4X10.8 - Siebzehn.5 |
5.4X12.2 - Ich bin 19.0 |
5.4X14.9 - Ich bin 22.0 |
| Dicke des Außendurchmessers (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Löse Röhre | Material | PBT | Farbe | Standardspektrum | |||
| Wasserverstopfung System |
Material | Füllgel / Wasserverstopfband | |||||
| Zentralkraft Mitglied |
Material | FRP | Durchmesser | 1.4 ((6-48) 2.0(72-144) |
|||
| Geistige Stärke Mitglied |
Material | Stahldraht mit Strang | Typ | 1.0mm*7 | |||
| Rüstung | Material | Aluminiumband | |||||
| Gallus | Material | PE | Größe (h*w) |
2.5*1,5 mm | |||
| Außenhülle | Material | PE | Farbe | Schwarz | |||
Mechanische und Umgebungsmerkmale der Kabel
| Zugfestigkeit | Langfristig | 3000N | |||||
| Kurzfristig | 7000N | ||||||
| Zerschlaglast | Langfristig | 300 N/100 mm | |||||
| Kurzfristig | 1000N/100mm | ||||||
| Biegeradius | Dynamisch | 20D | |||||
| Statik | 10D | ||||||
| Installationstemperatur | -10°C+60°C | ||||||
| Speichertemperatur | -40°C+70°C | ||||||
Eigenschaften der Fasern
| Art der Faser | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 7 | 242 ± 7 | 242 ± 7 | |||
