| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYXTC8Y |
Hochfestigkeit 8 GYXTC8Y mit Aramidgarn
Beschreibung
Die Fasern befinden sich in einem losen Kunststoffrohr mit hohem Modul, gefüllt mit einer wasserdichten Verbindung,
Dieser Abschnitt des Kabels, zusammen mit den Drähten, die als
Die Befestigung wird mit einer PE-Hülle vervollständigt, um eine Struktur in Form 8 zu erzeugen.
Anwendung
Diese Spezifikation beschreibt die allgemeinen Kriterien für ein selbsttragbares Center Tube-Optikkabel nach Abbildung 8
für Luft- und Luftanlagen.
Eigenschaften
1 Die nichtmetallische Festigkeit bietet eine außergewöhnliche Beständigkeit gegen elektromagnetische Störungen.
2 Eine bewährte, lose Rohrkonstruktion sorgt für eine zuverlässige Leistung.
3 Ausgezeichnete mechanische und ökologische Widerstandsfähigkeit.
4 Bietet gute Flexibilität und Biegefähigkeit.
5 Kompakter Außendurchmesser, leicht und leicht zu installieren.
6 Die Verstärkung mit Kevlar erhöht die Zugfestigkeit des Kabels erheblich.

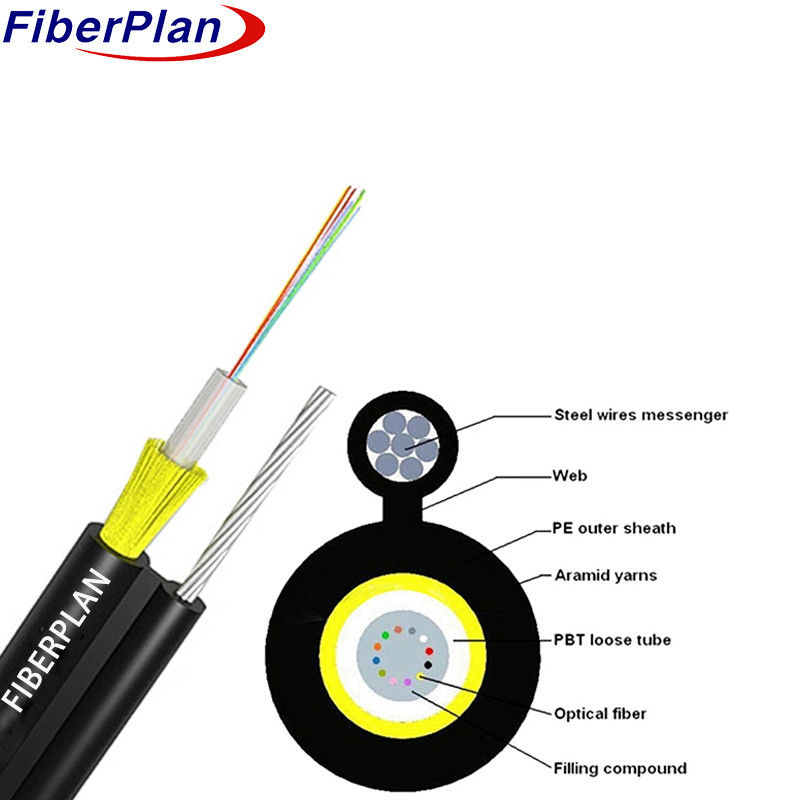

Einzelheiten zur Kabelkonstruktion
| Spezifikation | Einzelheiten |
|---|---|
| Anzahl der Fasern | 1 bis 12 Kerne |
| Material für lose Rohre | PBT |
| Durchmesser der Schlauchröhre | 3.0 mm ± 0,2 mm |
| Selbsttragende Stahldrahtdurchmesser | 1.6 mm |
| Gesamtkabeldurchmesser | 4.0 mm × 6,0 mm |
| Kabelgewicht pro Kilometer | 45 kg/km |
Farbe der Fasern
| Anzahl der Fasern pro Rohr | 8 Kerne |
|---|---|
| 1 | Blau |
| 2 | Orangen |
| 3 | Grün |
| 4 | Braun |
| 5 | Grau |
| 6 | Weiß |
| 7 | Rot |
| 8 | Schwarz |
| 9 | Gelb |
| 10 | Violett |
| 11 | Rosa |
| 12 | Wasser |
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht |
|---|---|---|
| 1 bis 12 | 4.0 mal 6.0 | 45 kg/km |
| Parameter | Einzelheiten |
|---|---|
| Temperaturbereich | -40°C bis +70°C |
| Min. Biegeradius (langfristig) | 10D (D = Kabeldurchmesser) |
| Min. Biegeradius (kurzfristig) | 20D (D = Kabeldurchmesser) |
| Min zulässige Zugfestigkeit (langfristig) | 700 N |
| Min zulässige Zugfestigkeit (kurzfristig) | 1200 N |
| Betriebstemperatur | -40°C bis +70°C |
| Installationstemperatur | -20°C bis +60°C |
| Speichertemperatur | -40°C bis +70°C |
Eigenschaften der Faser
| Faser-Stil | Einheit | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Die Situation | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm |
| Abschwächen | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Was ist los? | - Was ist los? |
| Dispersion | 1550 nm | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | - Was ist los? |
| Dispersion | 1625 nm | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | - Was ist los? |
| Bandbreite | 850 nm | - Was ist los? | - Was ist los? | ≥ 400 MHz·km | ≥ 160 MHz·km | - Was ist los? |
| Bandbreite | 1300 nm | - Was ist los? | - Was ist los? | ≥ 800 MHz·km | ≥ 500 MHz·km | - Was ist los? |
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ≥ 1302, ≤ 1322 | - Was ist los? | - Was ist los? | ≥1295, ≤1320 |
| Nullverstreuungsneigung | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? |
| PMD Höchstmenge einzelner Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | |
| PMD-Entwurfsverknüpfungswert | Ps (n ^ 2) km) | ≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? |
| Wellenlänge der Faserabschnitte λc | m | ≥ 1180 und ≤ 1330 | ≥ 1180 und ≤ 1330 | - Was ist los? | - Was ist los? | - Was ist los? |
| Wellenlänge des Kabels λcc | m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? |
| MFD | 1310 nm | 9.2+/-0.4 | 9.2+/-0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| MFD | 1550 nm | 10.4+/-0.8 | 10.4+/-0.8 | - Was ist los? | - Was ist los? | - Was ist los? |
| Numerische Öffnung (NA) | - Was ist los? | - Was ist los? | 0.200+/-0.015 | 0.275 +/- 0.015 | 0.200+/-0.015 | |
| Schritt (Mittel der bidirektionalen Messung) | dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 |
| Unregelmäßigkeiten bei der Faserlänge und -spitze | dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 |
| Parameter | Einheit | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Unterbrechung | dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 |
| Differenzrückstreuungskoeffizient | dB/km | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | - Was ist los? | - Was ist los? | - Was ist los? |
| Kerndurchmesser | μm | - Was ist los? | - Was ist los? | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 |
| Durchmesser der Verkleidung | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 |
| Durchmesser der Beschichtung | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Fehler bei der Konzentrizität der Beschichtung/Bedeckung | μm | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 |
| Nichtkreisförmige Beschichtung | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | μm | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 |
| Schräg (Radius) | μm | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? |
