Abbildung 8 Glasfaserkabel
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYXTC8Y |

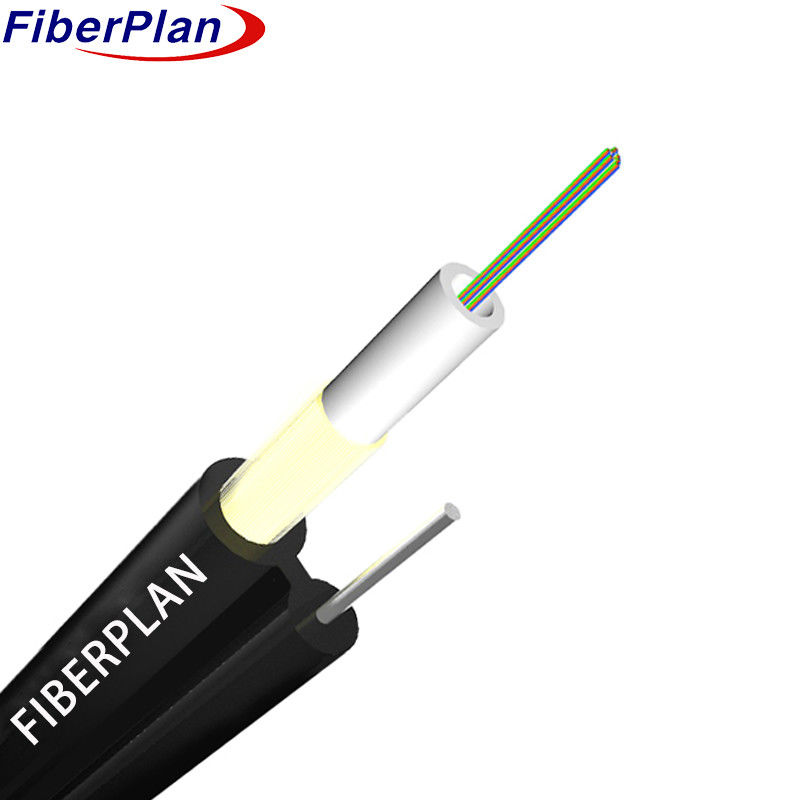

Selbsttragendes Bild 8 Optikkabel GYXTC8Y mit Aramidgarn
Beschreibung
Die Fasern sind in einem losen Rohr aus hochmodularem Kunststoff untergebracht, gefüllt mit einem wasserdichten
Diese Kabelsektion, begleitet von einem
Wird die Anlage mit einer PE-Hülle vervollständigt, um eine Struktur nach Abbildung 8 zu erzeugen.
Anwendung
Diese Spezifikation beschreibt die grundlegenden Kriterien für ein selbsttragbares Center Tube Optical Kabel
für Luftanlagen, insbesondere für den Gebrauch im Luftraum, ausgelegt.
Eigenschaften
1 Nichtmetallische Festigkeit bietet außergewöhnliche elektromagnetische Eigenschaften.
2 Eine bewährte, lose Rohrkonstruktion sorgt für eine zuverlässige Leistung.
3 Ausgezeichnete mechanische und ökologische Widerstandsfähigkeit.
4 Überlegene Flexibilität und Biegefähigkeit.
5 Kompakter Außendurchmesser, leicht und leicht zu installieren.
6 Die Verstärkung durch Kevlar erhöht die Zugfestigkeit des Kabels erheblich.
Einzelheiten zur Kabelkonstruktion
| Spezifikation | Einzelheiten |
|---|---|
| Anzahl der Fasern | 1 bis 12 Kerne |
| Material für lose Rohre | PBT |
| Durchmesser der Schlauchröhre | 3.0 mm ± 0,2 mm |
| Selbsttragende Stahldrahtdurchmesser | 1.6 mm |
| Gesamtkabeldurchmesser | 4.0 mm × 6,0 mm |
| Kabelgewicht pro Kilometer | 45 kg/km |
Farbe der Fasern
|
Anzahl der 8-Kernfasern pro Schlauch |
1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser |
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 1 bis 12 | 4.0 mal 6.0 | 45 kg/km | |||||
| Temperaturbereich | -40+70 | - Was ist los? | |||||
| Min. Biegeradius ((mm) | Langfristig | 10D | |||||
| Min. Biegeradius ((mm) | Kurzfristig | 20D | |||||
| Min zulässige Zugfestigkeit ((N) | Langfristig | 700 | |||||
| Min zulässige Zugfestigkeit ((N) | Kurzfristig | 1200 | |||||
| Betriebstemperatur (°C) | -40 ~ +70 | ||||||
| Einrichtungstemperatur ((°C) | -20 ~ +60 | ||||||
| Lagertemperatur ((°C) | -40 ~ +70 | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Ich weiß nicht.2*km) | ≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Kabel-Stoff Wellenlänge λcc |
m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2+/-0.3 | 9.2+/-0.3 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 10.4+/-0.6 | 10.4+/-0.6 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Numerische Öffnung (NA) | - Was ist los? | - Was ist los? | 0.200+/ - Oh, nein.013 |
0.275 +/- 0. 013 |
0.200+/-0 .013 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Faserlänge und -punkt | dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Parameter | Einheit | G.652D | G.652E | G.657A1 | G.657A2 | G. Ich weiß.655 |
|---|---|---|---|---|---|---|
| Unterbrechung | dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 |
| Differenzrückstreuungskoeffizient | dB/km | ≤ 001 | ≤ 001 | - | - | - |
| Kerndurchmesser | μm | - | - | 50±1.0 | 62.5±2.5 | 50±1.0 |
| Durchmesser der Verkleidung | μm | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 |
| Durchmesser der Beschichtung | μm | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 |
| Fehler bei der Konzentrizität der Beschichtung/Bedeckung | μm | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 |
| Nichtkreisförmige Beschichtung | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | μm | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 |
| Schräg (Radius) | μm | ≤ 4 | ≤ 4 | - | - | - |
