Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYFTY |

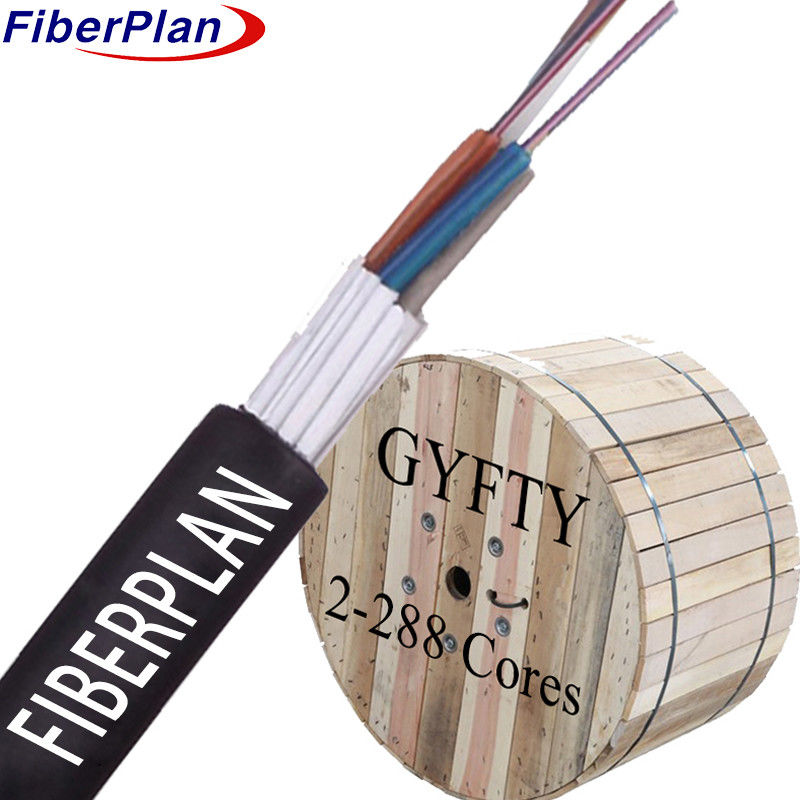

Hochfeste Plastik-Löchrrohrkanal-Faseroptikkabel mit wasserdichten Füllstoffen
Beschreibung
Dieses Glasfaserkabel hat eine schützende Konstruktion: empfindliche Glasfasern sind in einem flexiblen,
Dabei handelt es sich um eine langlebige, lose Röhre aus hochfester Kunststoff, gefüllt mit einer speziellen wasserdichten Verbindung.
Diese Rohre schützen vor Feuchtigkeit und sorgen für eine ununterbrochene optische Übertragung auch bei ungünstigen Bedingungen.
Ein Faserverstärkter Kunststoffkern (FRP) dient als Rückgrat des Kabels und bietet
Um diesen Kern herum bilden eng verbundene Rohre und Füllstoffe einen robusten kreisförmigen Kern.
Der Schutz vor Wasserinfiltrationen wird durch eine Wickelung des Kabelkerns mit Wasserdichtband gewährleistet.
Dieses Kabel ist in eine robuste Polyethylenhülle (PE) eingeschlossen und gegen äußere Elemente geschützt.
um eine zuverlässige Datenübertragung unter unterschiedlichen Umweltbedingungen zu gewährleisten.
Anwendung
1 Anpassung an den Außenvertrieb: Dieses Kabel ist für den Außenvertrieb ausgelegt und kann unterschiedlichen
Wetterbedingungen und Umweltfaktoren, um eine zuverlässige Datenübertragung im Freien zu gewährleisten.
2 Trunk Power Transmission: Die robuste Konstruktion und die Fähigkeit zur Bewältigung von Hochleistungs-Anwendungen
Dies ist eine effiziente Wahl für Trunk-Stromübertragungssysteme in umfangreichen Netzen.
3 Umgebungen mit hoher elektromagnetischer Interferenz: An Orten, die anfällig für elektromagnetische Interferenzen sind,
Das Kabel bietet eine optimale Auswahl für Zugangs- und Lokalnetzwerke.
Die Datenübertragung ist in den unterschiedlichsten Umgebungen möglich.
Wir haben es nicht geschafft.
Eigenschaften
1 mechanische Festigkeit und Temperaturbeständigkeit: gewährleistet eine zuverlässige Funktionalität bei Temperaturänderungen
und zeigt beeindruckende mechanische Widerstandsfähigkeit.
2 Hydrolysebeständiges loses Rohr: Langlebig und robust, hydrolysebeständig für längere Leistung
in feuchten Bedingungen.
3 Spezialisierter Faserschutz: Die spezialisierte Rohrfüllverbindung schützt eingeschlossene Fasern wirksam.
4 Zerschlagfestigkeit und Flexibilität: Gleichgewicht der Widerstandsfähigkeit gegen Druck bei gleichzeitiger Bewahrung der Flexibilität für vielseitige
Anlagen.
5 Verbesserte äußere Absicherung: Die Füllverbindung innerhalb des losen Schlauchs stärkt die Abwehr gegen Umweltbelastungen.
Dies ist ein wichtiger Faktor für die allgemeine Haltbarkeit und Zuverlässigkeit.
Details zur Struktur
| Zahl der Fasern | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Nummer der Röhre | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Faser pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Nummer der Füllstange | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Rohrdurchmesser (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dicke des losen Rohres (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nominaler Außendurchmesser (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| N. Dicke der Jacke (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Löse Röhre | Material | PBT | Farbe | Standardfrequenz | ||||
| Füllstange | Material | PP | Farbe | Schwarz | ||||
| Rohrfüllung | Material | Füllmittel | ||||||
| Zentrale Stärke | Material | FRP | Durchmesser | 1.4mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Schicht | PE (nur für 96F-144F) | |||||||
| Wasserverstopfungssystem | Material | Wasserverstopfband | ||||||
| Spaltseile | Typ | 1110*2 | ||||||
| Außenhülle | Material | MDPE | Farbe | Schwarz | ||||
Mechanische Leistung und Umwelt
| Zugfestigkeit | Langfristig | 600 N | ||||||
| Kurzfristig | 1500 N | |||||||
| Zerschlaglast | Langfristig (N/100 mm) | 300 N/100 mm | ||||||
| Kurzfristig (N/100 mm) | 1000N/100mm | |||||||
| Biegeradius | Dynamisch (mm) | 20D | ||||||
| Statik (mm) | 10D | |||||||
| Speichertemperatur | -20°C+70°C | |||||||
| Installationstemperatur | -10°C+60°C | |||||||
Leistung der Faser
| Faserstil | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | ||||
| Abschwächen | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.5 | 125±0.5 | 125±0.5 | ||||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ||||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 5 | 242 ± 5 | 242 ± 5 | ||||
