Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYTS |

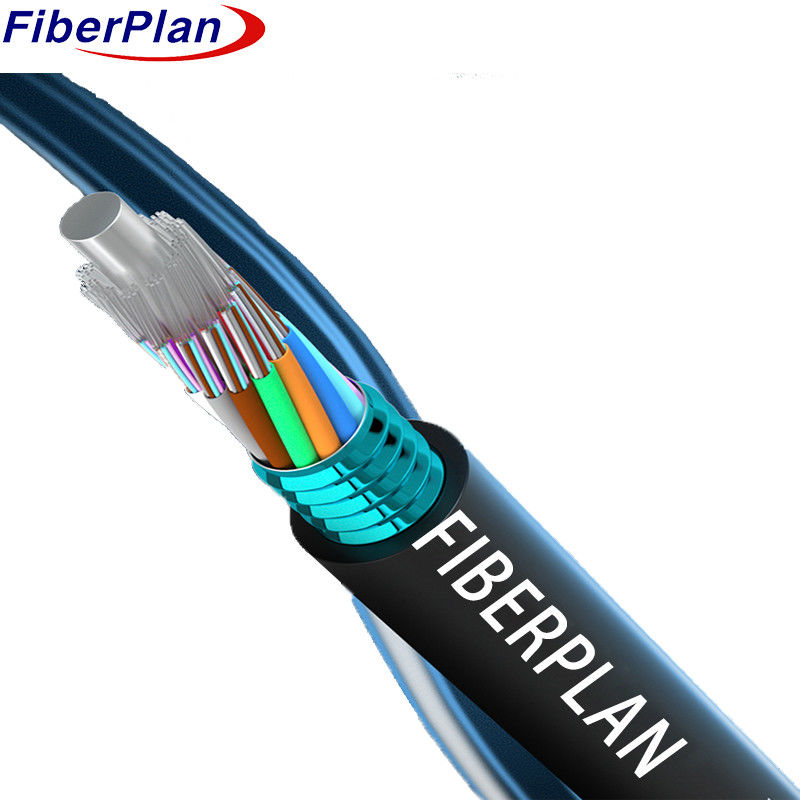

Einfach-Multi-Mode Stahlband gepanzerte Glasfaserkabel GYTS
Beschreibung
Die Fasern, ob einzeln oder mehrfach, werden in ein loses Rohr aus hochmodularem Kunststoff gelegt.
Diese Rohre sind mit einer wasserdichten Verbindung gefüllt.
Bei der Verwendung von Polyethylen für Kabel mit höherer Faserzahl dient das Polyethylen als Metallfestigkeitselement.
Die PSP wird längs über das Kabel aufgetragen.
Der Kabel wird dann mit der Schutzmischung gefüllt, um das Eindringen von Wasser zu verhindern.
in eine PE-Hülle gelegt.
Anwendung
1 Für den Vertrieb im Freien geeignet, so dass sie in unterschiedlichen Umgebungsbedingungen langlebig und widerstandsfähig sind.
2 Ideal für Luftinstallationen und Rohrleitungsbauverfahren, die vielseitige Einsatzmöglichkeiten ermöglichen.
3 Konzipiert für Fern- und Lokalnetzkommunikation und bietet eine zuverlässige Konnektivität.
Eigenschaften
1 Ausgezeichnete mechanische Festigkeit und Temperaturbeständigkeit.
2 Hydrolysebeständiges, hochfester loses Rohr zum Schutz der Fasern.
3 Speziell entwickelte Rohrfüllverbindungen bieten einen entscheidenden Faserschutz.
4 Überlegene Niederschlagfestigkeit und Flexibilität für den vielseitigen Einsatz.
5 PE-Hülle schützt das Kabel vor UV-Strahlung.
6 Wasserdichte Eigenschaften umfassen ein Stahldraht-Zentralfestigkeitsteil, eine lose Rohr- und Kabelkernfüllung und
PSP zur Feuchtigkeitssicherung.
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 2 ~ 144 Kern | |||||||
| Feuchtigkeitsbarriere | Wassersperrsystem | |||||||
| Zentrale Stärke | Material | Stahldraht/GFK/GFK mit PE-Bedeckung | ||||||
| Größe | 1.5 mm bis 2.0 mm | |||||||
| Löse Röhre | Material | PBT | ||||||
| Durchmesser | F2.2 (auswärtig/innendurch) | |||||||
| Schlauchfüllung | Rohrfüllmittel | |||||||
| Rüstung | Material | Band aus Wellstahl | ||||||
| Außenhülle | Material | PE,HDPE | ||||||
| Durchmesser | 10,70 ± 0,2 mm | |||||||
Farbe der Fasern
| Anzahl der Fasern pro Rohr 8Kerne |
1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser | |
| Farbe 13~24 wird mit einem schwarzen Tracer markiert. Für schwarze Farbe ist kein markierter schwarzer Tracer erforderlich, stattdessen wird Naturfarbe verwendet. | ||||||
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 2 Kerne bis 60 Kerne | 100,0 ± 0,3 mm | 115 ± 5 kg/km | |||||
| 72 Kerne | 10.5±0,3 mm | 120 ± 5 kg/km | |||||
| 96 Kerne | 12.5±0,3 mm | 180 ± 5 kg/km | |||||
| 144 Kerne | 14.5±0,3 mm | 245 ± 5 kg/km | |||||
| Min. Biegeradius ((mm) | Langfristig | 10D | |||||
| Min-Bogen Radius ((mm) |
Kurzfristig | 20D | |||||
| Min zulässig Zugfestigkeit ((N) |
Langfristig | 600 | |||||
| Min zulässig Zugfestigkeit ((N) |
Kurzfristig | 1500 | |||||
| Zersetzungslast (N/100 mm) | Langfristig | 300 | |||||
| Zersetzungslast (N/100 mm) | kurzfristig | 1000 | |||||
| Betrieb Temperatur (°C) |
-40+70 | ||||||
| Einrichtung Temperatur ((°C) |
-20+60 | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Ich weiß nicht.2*km) | ≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Kabel-Stoff Wellenlänge λcc |
m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2+/-0.4 | 9.2+/-0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 10.4+/-0.8 | 10.4+/-0.8 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Zahlen Abdeckung (NA) |
- Was ist los? | - Was ist los? | 0.200+/ - Oh, nein.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Fasern Länge und Punkt |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Diskontinuität | |||||||
| Differenzrückstreuung Koeffizient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | ||||
| Kerndimater | Ich weiß nicht. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Beschichtung/Schaffinch Konzentrischer Fehler |
Ich weiß nicht. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Beschichtung ohne Kreislänge | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | Ich weiß nicht. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Ruder (Radius) | Ich weiß nicht. | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? | |
