Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYPTZY |

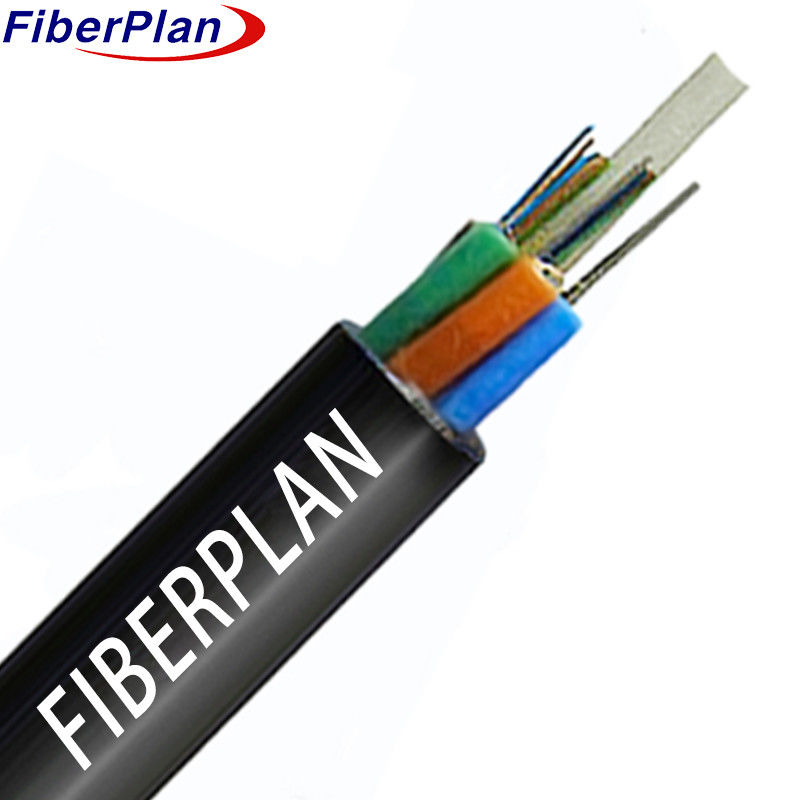

Außenbehälter ohne Panzerung Ein- oder Mehrfunkfeuerhemmer GYFTZY
Beschreibung
Die Anordnung besteht darin, die Fasern in ein loses Rohr aus Kunststoff mit hohem Modul zu legen, das mit einem wasserdichten
Ein wesentlicher Bestandteil, der faserverstärkte Kunststoff (Fiber Reinforced Plastic, FRP), dient als nichtmetallische Festigkeit.
Um dieses Stärkemittel herum sind die Rohre und Füllstoffe zusammengeschlossen, um eine
Um vor dem Eintritt von Wasser zu schützen, ist der Kabelkern mit einem Schutzfüllko-
Schließlich wird das Kabel mit einer PE-Hülle umhüllt, wodurch die Montage abgeschlossen ist.
Anwendung
☆ Ideal für Distributionsnetze im Freien.
☆ Gut geeignet für Trunk-Stromübertragungssysteme.
☆ Zuverlässig für Zugangsnetze und lokale Netze in Gebieten mit hoher elektromagnetischer Störung.
Eigenschaften
☆ Ausgezeichnete mechanische und Temperaturleistung.
☆ Hochfeste lose Röhre mit Hydrolysebeständigkeit.
☆ Spezialisierte Rohrfüllverbindungen sorgen für einen kritischen Faserschutz.
☆ Überlegene Zerschlagfestigkeit und Flexibilität.
☆ Füllung des Kabelkerns mit der Rohrfüllverbindung.
Details zur Struktur
| Spezifikation | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Fibern | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Nummer der Röhre | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Faser pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Nummer der Füllstange | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Rohrdurchmesser (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dicke des losen Rohres | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Außendurchmesser (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. Jackenstärke (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Material für lose Rohre | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Farbe der Schlauchröhre | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz |
| Zentrale Stärke des Bauteils | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Durchmesser des Zentralstärkungsgliedes | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Schicht | - | - | - | - | - | PE (nur für 96F-144F) | PE (nur für 96F-144F) | PE (nur für 96F-144F) |
| Füllstabmaterial | PP | PP | PP | PP | PP | - | - | - |
| Farbe des Füllstäbels | Schwarz | Schwarz | Schwarz | Schwarz | Schwarz | - | - | - |
| Material für das Wasserblockierungssystem | Füllgel | Füllgel | Füllgel | Füllgel | Füllgel | Füllgel | Füllgel | Füllgel |
| Außenhülle | PE | PE | PE | PE | PE | PE | PE | PE |
| Außenhülle Farbe | Schwarz | Schwarz | Schwarz | Schwarz | Schwarz | Schwarz | Schwarz |
Mechanische Leistung und Umwelt
| Eigentum | Langfristig | Kurzfristig |
|---|---|---|
| Zugfestigkeit | 600 N | 1500 N |
| Zerschlaglast | 300 N/100 mm | 1000N/100mm |
| Biegeradius | Dynamik: 20D | Statik: 10D |
| Temperaturspezifikationen | Aufbewahrung: -20°C bis +70°C | Einrichtung: -10°C bis +60°C |
Leistung der Faser
| Faser-Stil | Einheit | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm |
| Abschwächen | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 1 | 125 ± 1 | 125 ± 1 |
| Verkleidung Nicht kreisförmig | % | ≤ 10 | ≤ 10 | ≤ 10 |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 7 | 242 ± 7 | 242 ± 7 |
