Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYFTY |

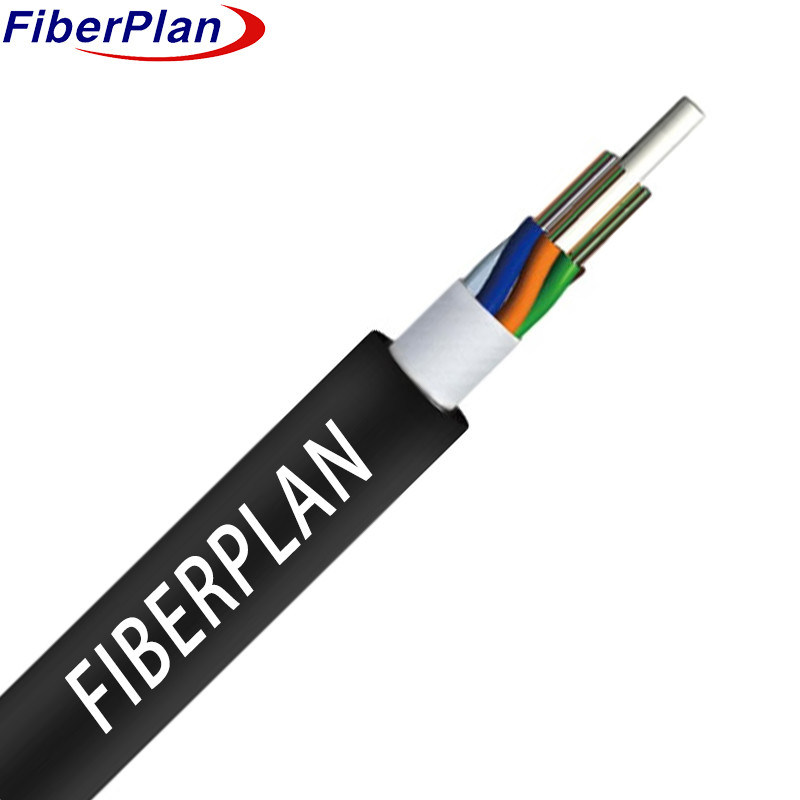

Nicht gepanzertes Glasfaserkabel GYFTY mit wasserdichtem Band
Beschreibung
In einem flexiblen Rohr aus robustem Kunststoff befinden sich Fasern, die mit einer Substanz gefüllt sind
Im Kern befindet sich ein starkes nichtmetallisches Stück, welches Faserverstärktes Kunststoff (FRP) heißt.
Die Schläuche und die Füllstoffe werden um dieses zentrale Stärke-Stück gedreht, um einen engen, runden Kern zu bilden.
Der Kern wird mit wasserdichtem Klebeband bedeckt und schließlich wird das gesamte Kabel mit einer PE-Hülle beschichtet.
Schutz.
Anwendung
1 Geeignet für den Vertrieb im Freien.
2 Konzipiert für Kraftübertragungssysteme im Trunk.
3 Ideal für Zugangsnetze und lokale Netze in Gebieten mit hoher elektromagnetischer Störung.
Eigenschaften
1 Weist eine hohe mechanische Widerstandsfähigkeit auf und kann mit Temperaturänderungen effektiv umgehen.
2 Ein hochfester, hydrolysebeständiger, lockerer Rohr.
3 Verwendet eine spezielle Rohrfüllverbindung, um den Faser entscheidend zu schützen.
4 Widerstandsfähigkeit gegen Zermalmen bei gleichzeitiger Flexibilität.
5 Verwendet eine Füllung für das lose Rohr, um einen zusätzlichen Schutz zu gewährleisten.
Details zur Struktur
| Zahl der Fasern | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Nummer der Röhre | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Faser pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Nummer der Füllstange | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Rohrdurchmesser (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dicke des losen Rohres (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nominaler Außendurchmesser (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| N. Dicke der Jacke (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Löse Röhre | Material | PBT | Farbe | Standardfrequenz | ||||
| Füllstange | Material | PP | Farbe | Schwarz | ||||
| Rohrfüllung | Material | Füllmittel | ||||||
| Zentrale Stärke | Material | FRP | Durchmesser | 1.5mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Schicht | PE (nur für 96C-144C) | |||||||
| Wasserverstopfungssystem | Material | Wasserverstopfband | ||||||
| Spaltseile | Typ | 1110*2 | ||||||
| Außenhülle | Material | MDPE | Farbe | Schwarz | ||||
Mechanische Leistung und Umwelt
| Zugfestigkeit | Langfristig | 600 N | ||||||
| Kurzfristig | 1500 N | |||||||
| Zerschlaglast | Langfristig (N/100 mm) | 300 N/100 mm | ||||||
| Kurzfristig (N/100 mm) | 1000N/100mm | |||||||
| Biegeradius | Dynamisch (mm) | 20D | ||||||
| Statik (mm) | 10D | |||||||
| Speichertemperatur | -20°C+70°C | |||||||
| Installationstemperatur | -10°C+60°C | |||||||
Leistung der Faser
| Faserstil | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | ||||
| Abschwächen | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.2 | 125±0.2 | 125±0.2 | ||||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ||||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 3 | 242 ± 3 | 242 ± 3 | ||||
