Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYPTZY |

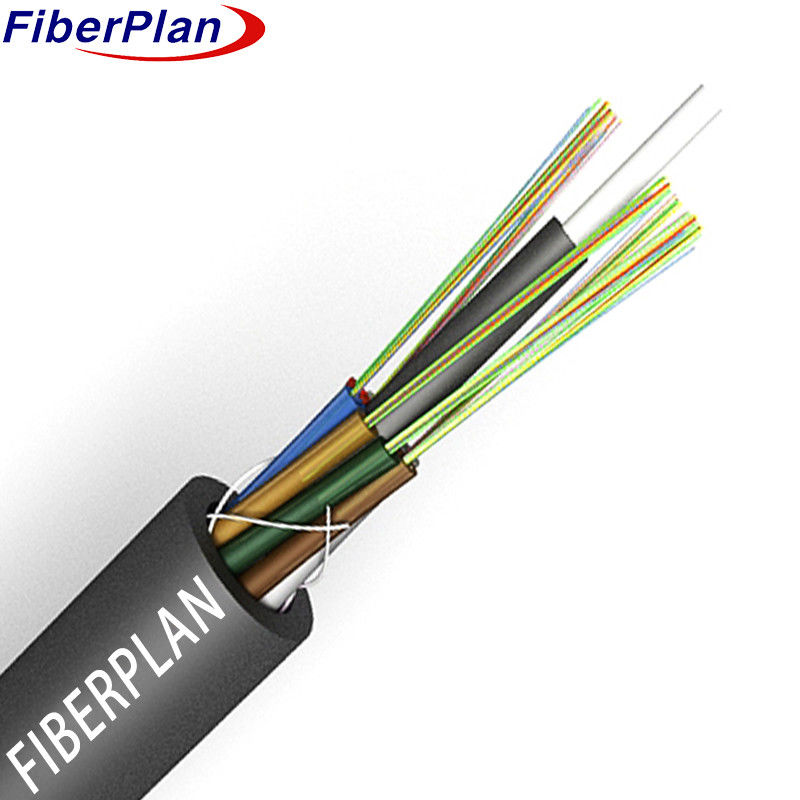

FRP-verstärktes nicht gepanzertes Glasfaserkabel Feuerretardant GYFTZY
Beschreibung
Bei der Kabelkonstruktion werden die Fasern in ein loses Kunststoffrohr mit hohem Modul gelegt, das dann gefüllt wird
Im Zentrum des Kerns fungiert ein Faserverstärkter Kunststoff (FRP) als nichtmetallische
Um dieses Festigkeitselement herum sind die Röhren und Füllstoffe zusammengeschlossen, um eine kompakte und
Einmal der Kabelkern mit der Wasserschutzverbindung gefüllt ist, wird das Kabel mit einem
PE-Hülle.
Anwendung
1 Ideal für den Vertrieb im Freien.
2 Geeignet für Kraftübertragungssysteme im Trunk.
3 Anwendbar in Zugangs- und Lokalnetzen, insbesondere in Bereichen mit hoher elektromagnetischer Störung.
Eigenschaften
1 Er hat eine hohe mechanische und Temperaturleistung.
2 Verwendet ein hochfester, hydrolysebeständiges loses Rohr.
3 Verwendet eine spezielle Rohrfüllverbindung, um den kritischen Faserschutz zu gewährleisten.
4 Erweist sich als zerdrückungsbeständig und flexibel.
5 Füllt den Kabelkern vollständig mit dem Füllmittel.
Details zur Struktur
| Spezifikation | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Fibern | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Nummer der Röhre | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Faser pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Nummer der Füllstange | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Rohrdurchmesser (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dicke des losen Rohres | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Außendurchmesser (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. Jackenstärke (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Material für lose Rohre | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Farbe der Schlauchröhre | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz |
| Zentrale Stärke des Bauteils | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Durchmesser des Zentralstärkungsgliedes | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Schicht | - | - | - | - | - | PE (nur für 96F-144F) | PE (nur für 96F-144F) | PE (nur für 96F-144F) |
| Füllstabmaterial | PP | PP | PP | PP | PP | - | - | - |
| Farbe des Füllstäbels | Schwarz | Schwarz | Schwarz | Schwarz | Schwarz | - | - | - |
| Material für das Wasserblockierungssystem | Füllgel | Füllgel | Füllgel | Füllgel | Füllgel | Füllgel | Füllgel | Füllgel |
| Außenhülle | PE | PE | PE | PE | PE | PE | PE | PE |
| Außenhülle Farbe | Schwarz | Schwarz | Schwarz | Schwarz | Schwarz | Schwarz | Schwarz |
Mechanische Leistung und Umwelt
| Eigentum | Langfristig | Kurzfristig |
|---|---|---|
| Zugfestigkeit | 600 N | 1500 N |
| Zerschlaglast | 300 N/100 mm | 1000N/100mm |
| Biegeradius | Dynamik: 20D | Statik: 10D |
| Temperaturspezifikationen | Aufbewahrung: -20°C bis +70°C | Einrichtung: -10°C bis +60°C |
Leistung der Faser
| Faser-Stil | Einheit | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm |
| Abschwächen | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.5 | 125 ±0.5 | 125 ±0.5 |
| Verkleidung Nicht kreisförmig | % | ≤ 10 | ≤ 10 | ≤ 10 |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 6 | 242 ± 6 | 242 ± 6 |
