Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYXTW53 |

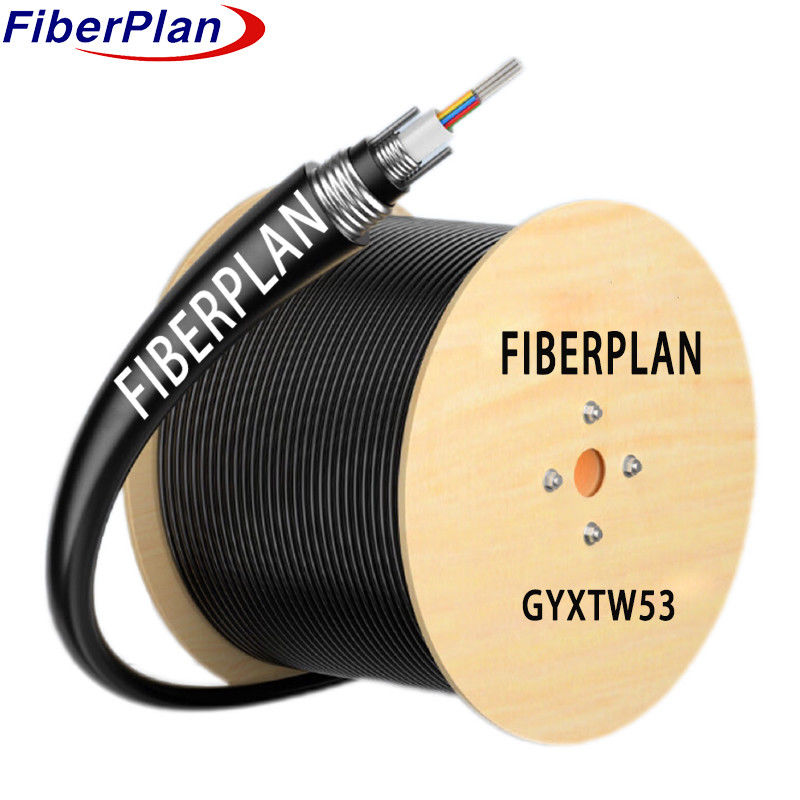

Doppelstahlband gepanzerte Einrohr-parallele Stahlverstärkung GYXTW53
Beschreibung
Die optischen Fasern sind in einem losen Rohr aus hochmodularem Kunststoff angeordnet, das dann
mit einer wasserdichten Verbindung gefüllt. Das Rohr ist mit einer Schicht von Wellstahlband umhüllt und
zwischen dem Wellstahlband und dem losen Rohr ein wasserdichtes Material eingefügt wird, um eine
Kompakte und wasserdichte Kabelstruktur. Parallele Stahldrähte befinden sich auf beiden Seiten des Stahlbandes
Das Kabel ist mit einer Polyethylen (PE) -Hülle versehen, die einen allgemeinen Schutz bietet
und Isolierung.
Anwendung
* Dieses Kabel ist speziell für den Vertrieb im Freien konzipiert und eignet sich für verschiedene Umgebungsbedingungen.
* Vielseitig anwendbar, geeignet für die Installation durch Luft-, Kanal- und Vergrabenesysteme und bietet Flexibilität
im Einsatz.
* Dieses Kabel bietet sowohl für Fern- als auch für lokale Netzwerkkommunikationsbedürfnisse eine zuverlässige
Lösung für verschiedene Anschlussanforderungen.
Eigenschaften
* Dieses Kabel ist mit einem parallel verlaufenden Stahldraht und einem Füllstoff ausgestattet, um die Rohrfasern zu schützen.
für eine höhere Haltbarkeit.
* Mit hervorragenden mechanischen und ökologischen Eigenschaften gewährleistet er die Zuverlässigkeit unter schwierigen Bedingungen.
* Mit einer kompakten Struktur und einem leichten Aufbau bietet dieses Kabel praktische Anwendbarkeit, ohne dabei auf Festigkeit zu verzichten.
* Einfach zu installieren und einfach zu bedienen, so daß es für verschiedene Anwendungen eine effiziente Wahl ist.
Details zur Kabelkonstruktion
| Faserzahl | 2C bis 24C | ||||||
| Stärker | Material | Stahldraht | Durchmesser | 00,8 mm | |||
| Lockerröhre | Material | PBT | Durchmesser | 2-16 Kern | 2.2 mm | ||
| 18-24 Kern | 20,8 mm | ||||||
| Schlauchfüllung | Hülse | Füllmittel | |||||
| Wassersperrsystem | Hülse | Wasserverstopfband | |||||
| Innenhülle | Material | MDPE | Farbe | Schwarz | |||
| Durchmesser | 70,6 ± 0,1 mm | Stärke | 1.5±0,2 mm | ||||
| Außenhülle | Material | MDPE | Farbe | Schwarz | |||
| Durchmesser | 12.2±0,3 mm | Stärke | 10,7 ± 0,2 mm | ||||
Mechanische und Umgebungsmerkmale der Kabel
| Zugfestigkeit | Langfristig | 600 N | |||||
| Kurzfristig | 1500 N | ||||||
| Zerschlaglast | Langfristig | 500 N/mm | |||||
| Kurzfristig | 1500 N/mm | ||||||
| Biegeradius | Dynamisch | 20D | |||||
| Statik | 10D | ||||||
| Installationstemperatur | -10°C+60°C | ||||||
| Speichertemperatur | -40°C+70°C | ||||||
Eigenschaften der Fasern
| Faserstil | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,36/0.23 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
