| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYTS53 |

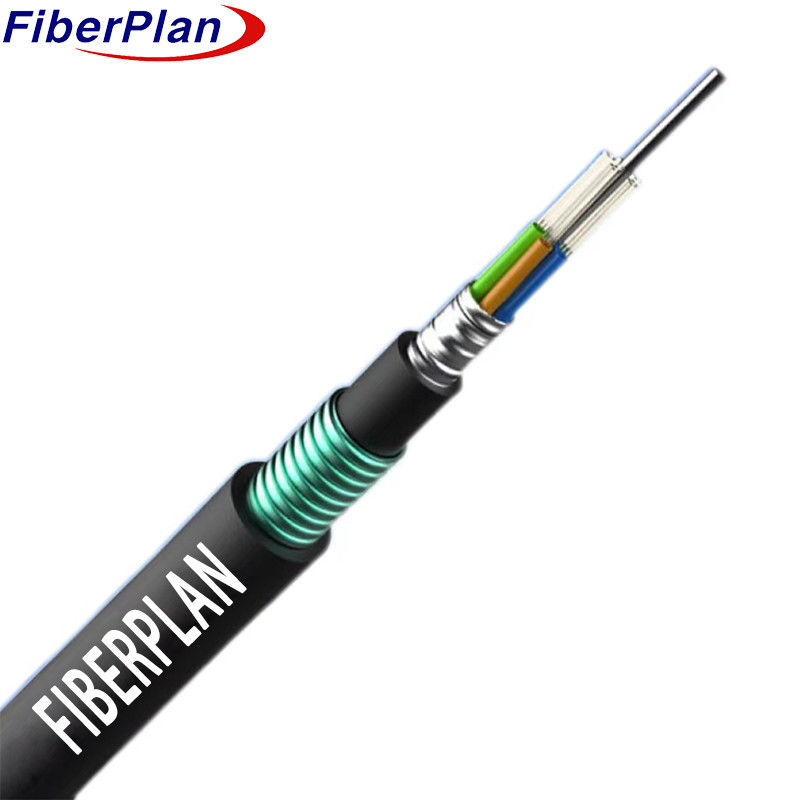

GYTA53 Außenfaseroptisches Kabel für die direkte Vergrabung
Beschreibung
Die Fasern sind in hochmodulreichen Kunststoffröhren untergebracht, die mit einer wasserdichten Verbindung gefüllt sind.
Ein Stahldraht, manchmal mit Polyethylen (PE) für Kabel mit hoher Faserzahl bedeckt, dient als Metallfestigkeitsminderung.
Diese Röhren umgeben zusammen mit den Füllstoffen das Festigkeitselement und bilden einen kompakten, kreisförmigen Kabelkern.
Der Kern wird mit der Verbindung gefüllt, um ihn vor Wasser zu schützen, und dann mit einer dünnen PE-Innenhülle bedeckt.
Bei der Anwendung von PSP (Polyethylenterephthalat) wird das Kabel mit einer PE-Außenhülle abgeschlossen.
Anwendung
1 Für den Einsatz im Freien geeignet, ideal für verschiedene Umweltbedingungen.
2 Vielseitige Kompatibilität: geeignet für Anlagen in der Luft, in Kanälen und bei direkter Vergrabung.
3 Konzipiert sowohl für Fernkommunikation als auch für die Anbindung an lokale Netzwerke und bietet Flexibilität für verschiedene
Kommunikationsbedürfnisse im Freien.
Eigenschaften
1 starke mechanische und temperaturbedingte Leistung: zeigt robuste mechanische Festigkeit und
Dies ermöglicht eine zuverlässige Bedienung.
2 Hydrolysebeständige, hochfeste, lose Röhre: enthält eine langlebige, lose Röhre, die hydrolysebeständig ist,
Gewährleistung eines langfristigen Schutzes der eingeschlossenen Bauteile.
3 Spezielle Rohrfüllverbindung: Verwendet eine spezielle Verbindung innerhalb des Rohres, um einen entscheidenden Schutz für
die Fasern, wodurch ihre Haltbarkeit und Leistungsfähigkeit verbessert werden.
4 Zerschlagfestigkeit und Flexibilität: Gleichgewicht zwischen Zerschlagfestigkeit und Flexibilität, wodurch das Kabel dem Druck standhält
ohne die Fähigkeit, sich während der Installation zu biegen und anzupassen, zu beeinträchtigen.
5 Wasserdichte Konstruktionsmaßnahmen: Gewährleistung der Wasserdichtigkeit durch mehrere Strategien, einschließlich:
6 Stahldraht Zentrale Festigkeit Mitglied: Einbezieht einen Stahldraht als zentrale Festigkeitskomponente, um die Kabine zu stärken
Die strukturelle Integrität von Le.
7 Lockerrohrfüllung & 100% Kabelkernfüllung: Füllt das lockerrohr und den Kabelkern vollständig mit einer Füllverbindung.
und zur Verhinderung des Eintritts von Wasser.
8 APL-Feuchtigkeitsschutz: Ein APL-Feuchtigkeitsschutz (Aluminium-Polyethylen-Laminat) zur Verhinderung von Feuchtigkeit
Durchdringung.
9 PSP-Verstärkung der Feuchtigkeitsdichte: Verwendet PSP (Polyethylenterephthalat) für zusätzliche Feuchtigkeitsbeständigkeit,
Die Fähigkeit des Kabels, Wasser zu widerstehen, wird dadurch beeinträchtigt.
10 Wassersperrmaterial: Verwendet ein Wassersperrmaterial, um einen weiteren Schutz vor Wasserinfiltrationen zu gewährleisten,
Die Wasserdichte des Kabels wird verbessert.
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 24-144 Kern | |||||||
| Füllseil | 4-0 | |||||||
| Feuchtigkeitsbarriere | Wassersperrsystem | |||||||
| Zentrale Stärke | Material | Stahldraht/GFK | ||||||
| Größe | 1.4 mm | |||||||
| Schlauchfüllung | Rohrfüllverbindung | |||||||
| Innenhülle | Material | PE/HDPE | ||||||
| Durchmesser | 2.0 mm | |||||||
| Löse Röhre | Material | PBT | ||||||
| Durchmesser | F2.2 (auswärtig/innendurch) | |||||||
| Innenpanzerung | Material | Aluminiumband | ||||||
| Außenpanzer | Material | Band aus Wellstahl | ||||||
| Außenhülle | Material | PE/HDPE | ||||||
| Durchmesser | 10,7 ± 0,2 mm | |||||||
Farbe der Fasern
| Anzahl der Fasern8 Kernepro Schlauch | 1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser | |
| Farbe 13~24 wird mit einem schwarzen Tracer markiert. Für schwarze Farbe ist kein markierter schwarzer Tracer erforderlich, stattdessen wird Naturfarbe verwendet. | ||||||
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 24 Kern bis 42 Kern | 14.0±0.2 mm | 150 ± 5 kg/km | |||||
| 48-Kern | 14.0±0.2 mm | 200 ± 5 kg/km | |||||
| 60Kern | 14.0±0.2 mm | 205 ± 5 kg/km | |||||
| 72 Kerne | 15.5±0,3 mm | 210 ± 5 kg/km | |||||
| 96 Kernstücke | 17.1±0,3 mm | 270 ± 5 kg/km | |||||
| 144 Kerne | 20.3±0,3 mm | 310 ± 5 kg/km | |||||
| Min. Biegeradius ((mm) | Langfristig | 10D | |||||
| Min. Biegeradius ((mm) | Kurzfristig | 20D | |||||
| Min zulässige Zugfestigkeit ((N) | Langfristig | 3000 | |||||
| Min zulässige Zugfestigkeit ((N) | Kurzfristig | 4000 | |||||
| Min. zulässige Zerkleinernslast (N/100 mm) | Langfristig | 1000 | |||||
| Min. zulässige Zerkleinernslast (N/100 mm) | kurzfristig | 3000 | |||||
| Betriebstemperatur (°C) | -40 ~ +70 | ||||||
| Einrichtungstemperatur ((°C) | -15 ~ +60 | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Das ist nicht wahr. m) |
≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Kabel-Stoff Wellenlänge λcc |
m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2+/-0.4 | 9.2+/-0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 10.4+/-0.8 | 10.4+/-0.8 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Zahlen Abdeckung (NA) |
- Was ist los? | - Was ist los? | 0.200+/ - Oh, nein.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Fasern Länge und Punkt |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Diskontinuität | |||||||
| Differenzrückstreuung Koeffizient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | ||||
| Kerndimater | Ich weiß nicht. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Beschichtung/Schaffinch Konzentrischer Fehler |
Ich weiß nicht. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Beschichtung ohne Kreislänge | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | Ich weiß nicht. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Ruder (Radius) | Ich weiß nicht. | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? | |
