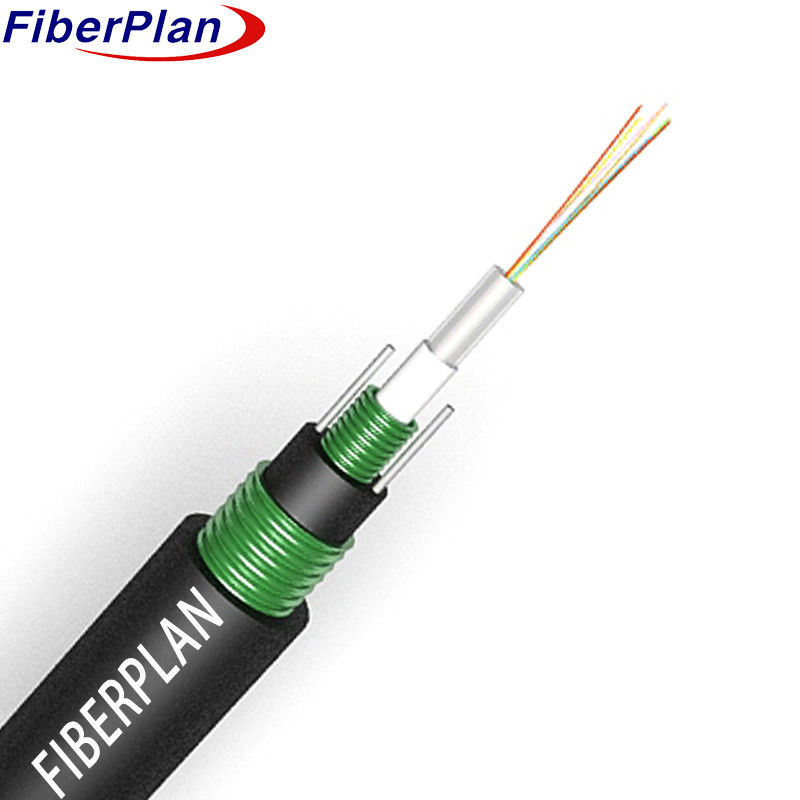

Direktbegrabener Kabel mit hohem Modul Kunststofflockerrohr GYXTW53
Beschreibung
Die Fasern befinden sich in einem losen Rohr aus Kunststoff mit hohem Modul, das mit einer wasserdichten Verbindung gefüllt ist.
mit einer Breite von mehr als 20 mm,
Zwei parallele Stahldrähte flankieren die Seiten des Stahlbandes.
Das Kabel ist in eine Polyethylen-Hülle (PE) eingeschlossen.
Anwendung
1 Vielseitigkeit im Außenbereich: Für den Vertrieb im Außenbereich geeignet, an die Anbringungsmethoden Luft, Kanal und Vergrabenheit angepasst.
2 Installationsflexibilität: Geeignet für Luftschienen, Kanäle und vergrabene Verfahren und bietet eine Vielzahl von Installationsmöglichkeiten.
3 Kommunikationsbereich: Fähig, sowohl Fern- als auch Lokalnetzkommunikationsanforderungen zu erfüllen.
Eigenschaften
1 Stahldrahtparallelmitglied und Füllstoffschutz: Verwendet Stahldrahtparallelmitglieder und Schutzfüllstoffe für
Rohrfaser-Stahlband-Rüstung.
2 Überlegene mechanische und ökologische Leistungsfähigkeit: Zeigt hervorragende mechanische Festigkeit auf
und Umweltverträglichkeit.
3 Kompakte, leichte Struktur: Kompakte Struktur und leichtes Design.
4 Bequeme Montage und Bedienung: Ermöglicht eine bequeme Montage und einfache Bedienung.
Details zur Kabelkonstruktion
| Faserzahl |
2C bis 24C |
| Stärker |
Material |
Stahldraht |
Durchmesser |
00,8 mm |
| Lockerröhre |
Material |
PBT |
Durchmesser |
2-16 Kern |
2.2 mm |
| 18-24 Kern |
20,8 mm |
| Schlauchfüllung |
Hülse |
Füllmittel |
| Wassersperrsystem |
Hülse |
Wasserverstopfband |
| Innenhülle |
Material |
MDPE |
Farbe |
Schwarz |
| Durchmesser |
70,6 ± 0,1 mm |
Stärke |
1.5±0,2 mm |
| Außenhülle |
Material |
MDPE |
Farbe |
Schwarz |
| Durchmesser |
12.2±0,3 mm |
Stärke |
10,7 ± 0,2 mm |
Mechanische und Umgebungsmerkmale der Kabel
| Zugfestigkeit |
Langfristig |
600 N |
| Kurzfristig |
1500 N |
| Zerschlaglast |
Langfristig |
500 N/mm |
| Kurzfristig |
1500 N/mm |
| Biegeradius |
Dynamisch |
20D |
| Statik |
10D |
| Installationstemperatur |
-10°C+60°C |
| Speichertemperatur |
-40°C+70°C |
Eigenschaften der Fasern
| Faserstil |
Einheit |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Die Situation |
mm |
1310/1550 |
mit einer Breite von nicht mehr als 15 mm |
mit einer Breite von nicht mehr als 15 mm |
| Abschwächen |
dB/km |
≤ 0,36/0.23 |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| Durchmesser der Verkleidung |
Ich weiß nicht. |
125 ± 0.5 |
125 ± 0.5 |
125 ± 0.5 |
| Nicht kreisförmiges Verkleidungsmaterial |
% |
≤ 10 |
≤ 10 |
≤ 10 |
| Durchmesser der Beschichtung |
Ich weiß nicht. |
242 ± 6 |
242 ± 6 |
242 ± 6 |
