| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYXTW53 |

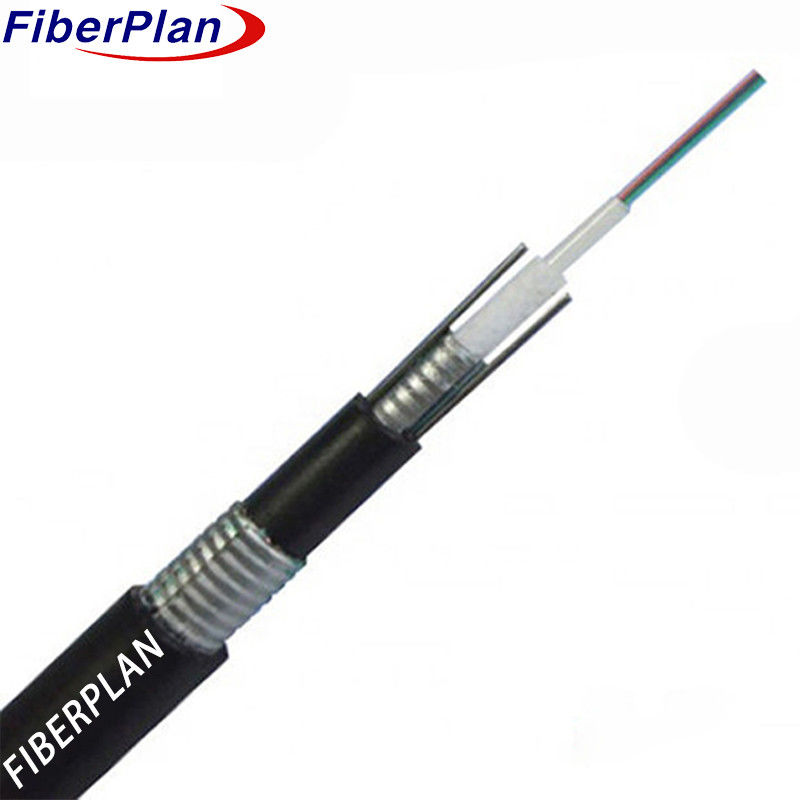

Unitube Glasfaserkabel - Direktvergraben GYXTW53
Beschreibung
Die Fasern sind in einem losen Rohr aus Kunststoff mit hohem Modul untergebracht, das mit einer wasserdichten Verbindung gefüllt ist.
Um dieses Rohr herum befindet sich ein Wellstahlband mit einem wasserdichten Material, das die Kompaktheit und
Zwei parallele Stahldrähte verlaufen entlang der
Das Kabel wird schließlich in eine Polyethylen (PE) -Hülle eingeschlossen, um abgeschlossen zu werden.
Anwendung
1 Anpassungsfähig für den Außenbereich: speziell für den Außenbereich entwickelt, leicht an Antennen, Kanäle,
und vergrabene Installationsmethoden.
2 Vielseitige Installationsmöglichkeiten: Geeignet für verschiedene Installationsmethoden wie Luft-, Kanal- und begraben,
Flexibilität während des Einsatzes.
3 Breiter Kommunikationsumfang: Erleichtert vielfältige Kommunikationsbedürfnisse, indem sowohl Fernkommunikation als auch Fernkommunikation unterstützt wird.
und lokale Netzwerke einrichten.
Eigenschaften
1 Stahldrahtparallelteile und Fillerschutz: Verwendet Stahldrahtparallelteile und Schutzfiller
für Rohrfaser-Stahlbandschutz, der einen robusten Schutz gewährleistet.
2 Außergewöhnliche mechanische und ökologische Leistung: Ausgezeichnete mechanische Festigkeit
und Umweltverträglichkeit, um die Haltbarkeit zu gewährleisten.
3 Kompaktes, leichtes Design: durch eine kompakte Struktur und leichte Bauweise gekennzeichnet, die
Manövrierbarkeit.
4 Einfache Installation und Bedienung: Erleichtert bequeme Installation und einfache Bedienung
Prozesse für den Nutzer.
Details zur Kabelkonstruktion
| Faserzahl | 2C bis 24C | ||||||
| Stärker | Material | Stahldraht | Durchmesser | 00,8 mm | |||
| Lockerröhre | Material | PBT | Durchmesser | 2-16 Kern | 2.2 mm | ||
| 18-24 Kern | 20,8 mm | ||||||
| Schlauchfüllung | Hülse | Füllmittel | |||||
| Wassersperrsystem | Hülse | Wasserverstopfband | |||||
| Innenhülle | Material | MDPE | Farbe | Schwarz | |||
| Durchmesser | 70,4 ± 0,1 mm | Stärke | 1.5±0,3 mm | ||||
| Außenhülle | Material | MDPE | Farbe | Schwarz | |||
| Durchmesser | 12.2 ± 0,2 mm | Stärke | 10,7 ± 0,3 mm | ||||
Mechanische und Umgebungsmerkmale der Kabel
| Zugfestigkeit | Langfristig | 600 N | |||||
| Kurzfristig | 1500 N | ||||||
| Zerschlaglast | Langfristig | 500 N/mm | |||||
| Kurzfristig | 1500 N/mm | ||||||
| Biegeradius | Dynamisch | 20D | |||||
| Statik | 10D | ||||||
| Installationstemperatur | -10°C+60°C | ||||||
| Speichertemperatur | -40°C+70°C | ||||||
Eigenschaften der Fasern
| Faserstil | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,36/0.23 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 5 | 242 ± 5 | 242 ± 5 | |||
