Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYTS53 |

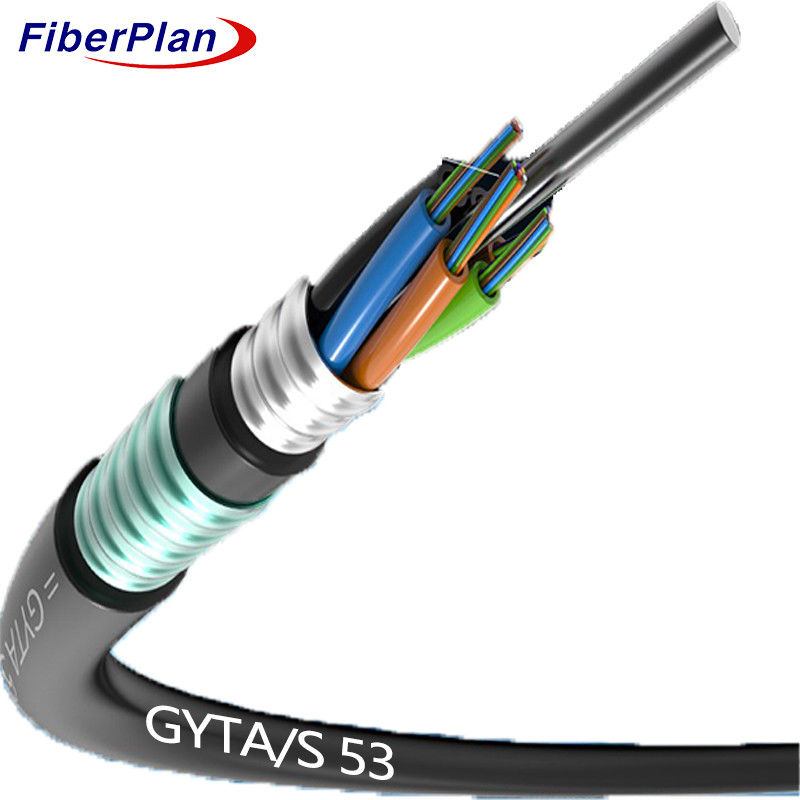

Zuverlässiges Glasfaserkabel für Fernkommunikation und lokale Netzwerke
Beschreibung
Die Fasern befinden sich in hochfesten Kunststoffröhren, die mit einer wasserdichten Verbindung gefüllt sind.
In der Mitte des Kerns befindet sich ein Stahldraht, der möglicherweise in Polyethylen beschichtet ist, um Kabel mit höherer Faserzahl zu verwenden.
Diese Rohre und Füllstoffe umgeben das Festigkeitselement und bilden eine kompakte,
Um vor Wasser zu schützen, wird der Kern mit einer Schutzverbindung gefüllt und in
Nach dem Auftragen von PSP (Polyethylenterephthalat) wird das Kabel mit einem äußeren PE-Schirm abgeschlossen.
- Die Hülle.
Anwendung
* Ausgestattet für den Einsatz im Freien: Ideal für den Einsatz im Freien, ausgestattet, um unterschiedlichen Umweltbedingungen standzuhalten.
* Vielseitige Kompatibilität: Geeignet für Anlagen in der Luft, in Kanälen und bei direkter Vergrabung und bietet anpassungsfähige Einsatzmöglichkeiten.
* Anpassungsfähigkeit der Kommunikation: Sowohl für Fernkommunikation als auch für die Anbindung an lokale Netzwerke geeignet.
Anpassung an unterschiedliche Kommunikationsbedürfnisse in Außenumgebungen.
Eigenschaften
1 Starke mechanische und temperaturbedingte Leistung: Gewährleistet robuste Festigkeit und Widerstandsfähigkeit bei unterschiedlichen Temperaturen,
Gewährleistung eines zuverlässigen Betriebs.
2 Hydrolysebeständige hochfeste Loose Tube: Bietet Haltbarkeit, indem es Komponenten vor
Hydrolyse Schäden.
3 Spezielle Rohrfüllverbindung: Verbessert die Haltbarkeit und Leistungsfähigkeit der Fasern durch eine spezielle Verbindung.
4 Zerschlagfestigkeit und Flexibilität: Gleichgewicht zwischen Druckfestigkeit und Anpassungsfähigkeit während der Installation
5 Wasserdichte Konstruktionsmaßnahmen:
* Stahldraht Zentrale Stärke Mitglied
* Vollständige Füllung von Rohren und Kabelkern
* APL Feuchtigkeitsbarriere
* PSP für Feuchtigkeitsbeständigkeit
* Wasserabschließendes Material
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 12 bis 144-Kern | |||||||
| Füllseil | 4-0 | |||||||
| Feuchtigkeitsbarriere | Wassersperrsystem | |||||||
| Zentrale Stärke | Material | Stahldraht/GFK | ||||||
| Größe | 1.2 mm | |||||||
| Schlauchfüllung | Rohrfüllverbindung | |||||||
| Innenhülle | Material | PE/HDPE | ||||||
| Durchmesser | 2.0 mm | |||||||
| Löse Röhre | Material | PBT | ||||||
| Durchmesser | F2.2 (auswärtig/innendurch) | |||||||
| Innenpanzerung | Material | Aluminiumband | ||||||
| Außenpanzer | Material | Band aus Wellstahl | ||||||
| Außenhülle | Material | PE/HDPE | ||||||
| Durchmesser | 10,7 ± 0,2 mm | |||||||
Farbe der Fasern
| Anzahl der Fasern8 Kernepro Schlauch | 1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser | |
| Farbe 13~24 wird mit einem schwarzen Tracer markiert. Für schwarze Farbe ist kein markierter schwarzer Tracer erforderlich, stattdessen wird Naturfarbe verwendet. | ||||||
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 24 Kern bis 42 Kern | 14.0±0.2 mm | 150 ± 2 kg/km | |||||
| 48-Kern | 14.0±0.2 mm | 200 ± 2 kg/km | |||||
| 60Kern | 14.0±0.2 mm | 205 ± 2 kg/km | |||||
| 72 Kerne | 15.5±0,2 mm | 210 ± 5 kg/km | |||||
| 96 Kernstücke | 17.1±0,2 mm | 270 ± 5 kg/km | |||||
| 144 Kerne | 20.3±0,2 mm | 310 ± 5 kg/km | |||||
| Min. Biegeradius ((mm) | Langfristig | 10D | |||||
| Min. Biegeradius ((mm) | Kurzfristig | 20D | |||||
| Min zulässige Zugfestigkeit ((N) | Langfristig | 3000 | |||||
| Min zulässige Zugfestigkeit ((N) | Kurzfristig | 4000 | |||||
| Min. zulässige Zerkleinernslast (N/100 mm) | Langfristig | 1000 | |||||
| Min. zulässige Zerkleinernslast (N/100 mm) | kurzfristig | 3000 | |||||
| Betriebstemperatur (°C) | -40 ~ +70 | ||||||
| Einrichtungstemperatur ((°C) | -15 ~ +60 | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Ich weiß nicht.2*km) | ≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Kabel-Stoff Wellenlänge λcc |
m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2 ± 0.4 | 9.2 ± 0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 100,4 ± 0.8 | 100,4 ± 0.8 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Zahlen Abdeckung (NA) |
- Was ist los? | - Was ist los? | 0.200 ± 0.015 | 0.275 ± 0. 015 |
0.200±0 .015 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Fasern Länge und Punkt |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Diskontinuität | |||||||
| Differenzrückstreuung Koeffizient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | ||||
| Kerndimater | Ich weiß nicht. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | |
| Beschichtung/Schaffinch Konzentrischer Fehler |
Ich weiß nicht. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Beschichtung ohne Kreislänge | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | Ich weiß nicht. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Ruder (Radius) | Ich weiß nicht. | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? | |
