Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYFTY53 |

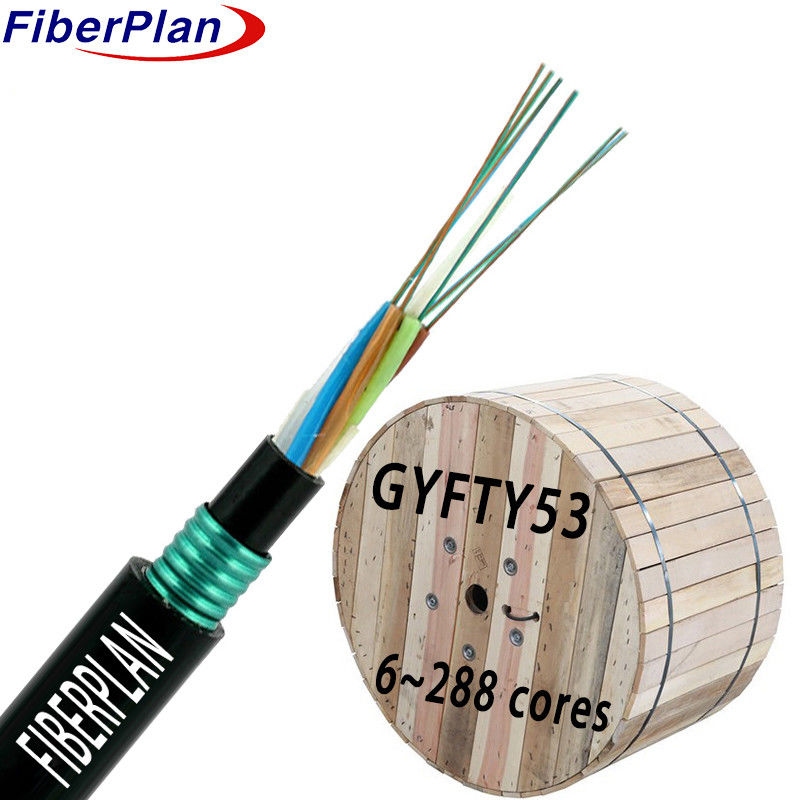

GYFTY53 Kabel zur direkten Vergrabung für den Außenbereich mit Schutz gegen Nagetiere
Beschreibung
Die optischen Fasern sind in einem hochfesten Kunststoffrohr eingeschlossen, das mit einer wasserdichten Verbindung gefüllt ist.
Faserverstärkter Kunststoff (FRP) dient als dielektrische Festigkeitsbestandteil, möglicherweise in Polyethylen für Kabel beschichtet
Um diesen Kern herum sind Rohre und Füllstoffe kompliziert angeordnet und bilden einen kompakten Kreis.
Der Kabelkern ist mit einem wasserdichten Band und einer dünnen PE-Innenseite geschützt, um vor Wasserdurchdringung zu schützen.
Schließlich wird eine PSP-Schicht längs über die innere Schicht aufgetragen, die das Kabel mit einem PE-Außenschicht abschließt.
Gehäuse für zusätzlichen Schutz.
Anwendung
1 Für den Vertrieb im Freien und für die direkte Vergrabung geeignet, so dass eine robuste Leistung bei
Außenbedingungen.
2 Speziell für Trunk-Stromübertragungssysteme entwickelt und bietet Effizienz und
Netzwerkanlagen.
3 Ideal für Zugangs- und Lokalnetze in Umgebungen mit hoher elektromagnetischer Störung, wobei das Signal minimiert wird
Störungen für eine stabile Kommunikation.
Eigenschaften
1 Starke mechanische und temperaturbedingte Leistungsfähigkeit: Sie überzeugt sich durch die Beständigkeit bei verschiedenen Temperaturen und mechanischen
die Sicherstellung eines gleichbleibenden Betriebs.
2 Hydrolysebeständige, hochfeste Schlauchröhre: Diese Schlauchröhre ist speziell so konzipiert, daß sie Feuchtigkeitsbelastungen standhält
Abbau, wodurch auch in feuchten Umgebungen eine langlebige Lebensdauer gewährleistet wird.
3 Spezielle Rohrfüllstoffe: Sie schützen die zarten Fasern und sorgen für ihre Langlebigkeit und optimale Funktionsfähigkeit.
4 Ausgeglichene Zermalmungsbeständigkeit mit Flexibilität: Das Kabel schafft ein Gleichgewicht zwischen Zermalmungsbeständigkeit und
auch flexibel genug für vielseitige Anlagen.
5 Vollständige Befüllung des losen Rohr- und Kabelkerns mit Füllmittel: Jeder Zoll des Rohres und des Kerns ist gefüllt
mit der Schutzverbindung, die die allgemeine Robustheit erhöht.
6 PSP-Schicht zur Verbesserung der Feuchtigkeitsbeständigkeit: Eine Polyethylenterephthalat-Schicht dient als zusätzlicher Schutz gegen
die Feuchtigkeit, wodurch die Widerstandsfähigkeit des Kabels gegen nasse Bedingungen erhöht wird.
Details zur Struktur
| N.A. von Fasern | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Anzahl der Rohre | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fasern pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Füllstange | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Durchmesser der Schlauchröhre (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Innenumfang der Hülle (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Außendurchmesser (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Dicke des Außendurchmessers (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Löse Röhre | Material | PBT | Farbe | Standardfrequenz | |||
| Füllstange | Material | PP | Farbe | Schwarz | |||
| Rohrfüllung | Material | Füllmittel | |||||
| Zentrale Stärke | Material | FRP | Durchmesser | 2.0 mm | |||
| Wasserverstopfungssystem | Material | Wasserdichtband / Füllgel | |||||
| Spaltseile | Qty | 2 Stück | Farbe | Weiß | |||
| Innenhülle | Material | PE | Farbe | Schwarz | |||
| Rüstung | Material | Band aus Wellstahl | |||||
| Außenhülle | Material | PE | Farbe | Schwarz | |||
Mechanische Leistung und Umwelt
| Zugfestigkeit | Langfristig | 1000 N | |||||
| Kurzfristig | 3000N | ||||||
| Zerschlaglast | Langfristig | 3000N/100mm | |||||
| Kurzfristig | 1000N/100mm | ||||||
| Biegeradius | Dynamisch | 20D | |||||
| Statik | 10D | ||||||
| Installationstemperatur | -10°C+60°C | ||||||
| Speichertemperatur | -40°C+70°C | ||||||
Eigenschaften der Fasern
| Art der Faser | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
