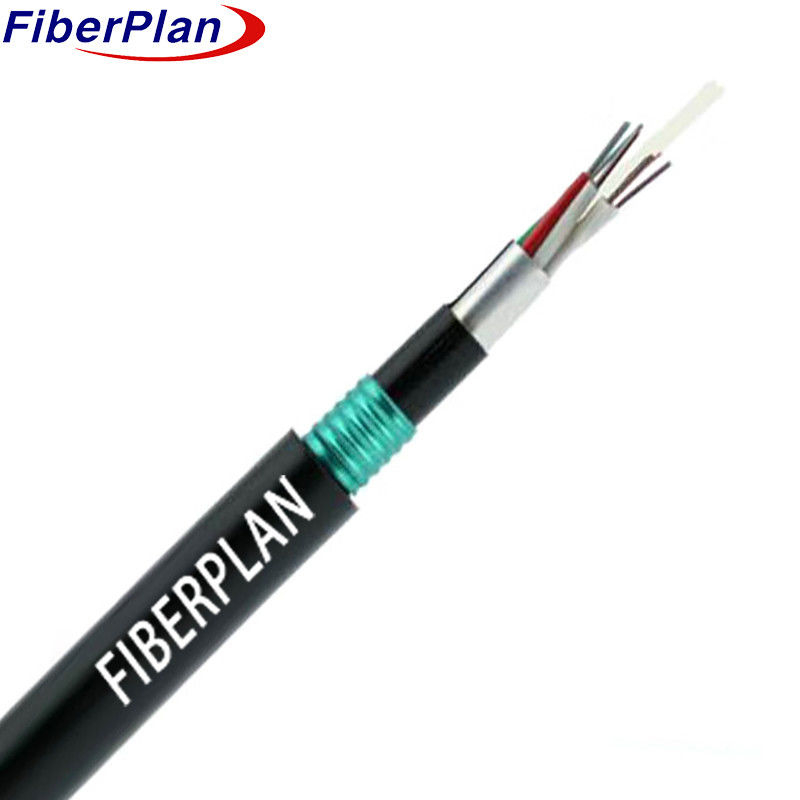

Außen-Pantarkabel mit hohem Modul Kunststofflockerröhre GYFTA53
Beschreibung
Die 250 μm-Fasern sind in einem losen Kunststoffrohr mit hohem Modul untergebracht, das mit einer wasserdichten Verbindung gefüllt ist.
Ein nichtmetallischer FRP-Kern dient als zentrales Festigkeitselement, um das die Rohre und Füllstoffe
Eine APL-Schicht schützt den Kern vor Wasser, gefolgt von einem dünnen PE
Kevlar-Garn erhöht die Zugfestigkeit, wird mit einer PSP-Schicht bedeckt und mit einem PE-Außenmantel abgeschlossen.
- Die Hülle.
Anwendung
1 Ideal für den Einsatz im Freien, auch bei direkten Bestattungsanlagen.
2 Geeignet für Kraftübertragungssysteme im Trunk.
3 Konzipiert für Zugangs- und Lokalnetze in Gebieten mit hoher elektromagnetischer Störung.
Eigenschaften
1 Ausgezeichnete mechanische und Temperaturbeständigkeit.
2 Eine spezielle Schlauchfüllung sorgt für einen lebenswichtigen Schutz der Fasern.
3 Gleichgewichte zerquetschen den Widerstand mit Flexibilität.
4 PSP-Schicht erhöht die Feuchtigkeitsbeständigkeit für eine zusätzliche Haltbarkeit.
Details zur Struktur
| N.A. von Fasern |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Anzahl der Rohre |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| Fasern pro Rohr |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Füllstange |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
Durchmesser der Schlauchröhre
(± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Innenumfang der Hülle
(± 0,2 mm) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
Außendurchmesser
(± 0,5 mm) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
Dicke des Außendurchmessers
(± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Löse Röhre |
Material |
PBT |
Farbe |
Standardfrequenz |
| Füllstange |
Material |
PP |
Farbe |
Schwarz |
| Rohrfüllung |
Material |
Füllmittel |
| Zentrale Stärke |
Material |
FRP |
Durchmesser |
2.0 mm |
| Wasserverstopfungssystem |
Material |
Wasserdichtband / Füllgel |
| Spaltseile |
Qty |
2 Stück |
Farbe |
Weiß |
| Innenhülle |
Material |
PE |
Farbe |
Schwarz |
| Rüstung |
Material |
Band aus Wellstahl |
| Außenhülle |
Material |
PE |
Farbe |
Schwarz |
Mechanische Leistung und Umwelt
| Zugfestigkeit |
Langfristig |
1000 N |
| Kurzfristig |
3000N |
| Zerschlaglast |
Langfristig |
3000N/100mm |
| Kurzfristig |
1000N/100mm |
| Biegeradius |
Dynamisch |
20D |
| Statik |
10D |
| Installationstemperatur |
-10°C+60°C |
| Speichertemperatur |
-40°C+70°C |
Eigenschaften der Fasern
| Art der Faser |
Einheit |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Die Situation |
mm |
1310/1550 |
mit einer Breite von nicht mehr als 15 mm |
mit einer Breite von nicht mehr als 15 mm |
| Abschwächen |
dB/km |
≤ 0,35/0.20 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Durchmesser der Verkleidung |
Ich weiß nicht. |
125 ± 0.3 |
125 ± 0.3 |
125 ± 0.3 |
| Nicht kreisförmiges Verkleidungsmaterial |
% |
≤ 10 |
≤ 10 |
≤ 10 |
| Durchmesser der Beschichtung |
Ich weiß nicht. |
242 ± 3 |
242 ± 3 |
242 ± 3 |
