Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYFTA53 |

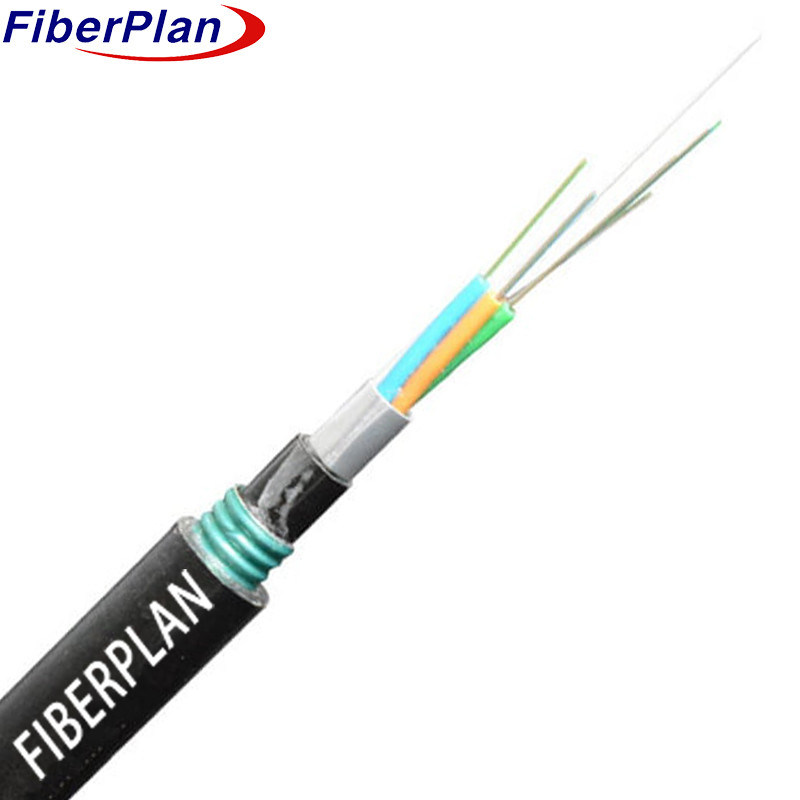

12C SM MM G652D Direktbegrabenes Multimode-Faseroptikkabel für den Außenbereich GYFTA53
Beschreibung
Dieses Glasfaserkabel verwendet eine hohe Festigkeit, lose Rohrkonstruktion, um 250μm Fasern in einer hohen Mod-
Diese Rohre sind mit einer wasserdichten Verbindung gefüllt und von einer nichtmetallischen FRP-Strand umgeben.
Um diesen Kern herum befinden sich die Rohre und die Füllstoffe, die eine kompakte Kabelstruktur bilden.
Zur Absicherung vor Wasserdurchdringung wird um das Kabel ein Aluminium-Polyethylen-Laminat (APL) aufgetragen
Anschließend wird eine dünne PE-Innenhülle hinzugefügt, die durch eine Schicht Kevlargarn verstärkt wird, um die Temperatur zu erhöhen.
Die letzte Schicht des Kabels umfasst eine Längsschnitt-PSP zur Feuchtigkeitsbeständigkeit und ist
für den allgemeinen Schutz in eine PE-Außenhülle eingeschlossen.
Anwendung
1 Ideal für den Einsatz im Freien, auch bei direkten Bestattungsanlagen.
2 Geeignet für Kraftübertragungssysteme im Trunk.
3 Konzipiert für Zugangs- und Lokalnetze in Gebieten mit hoher elektromagnetischer Störung.
Eigenschaften
1 Robuste mechanische und Temperaturleistung, die die Zuverlässigkeit unter unterschiedlichen Bedingungen gewährleistet.
2 Eine spezielle Rohrfüllung schützt die Fasern entscheidend.
3 Gleichgewichte Zermalmungsbeständigkeit mit Flexibilität für eine vielseitige Montage.
4 Die Anwendung von PSP erhöht die Feuchtigkeitsbeständigkeit und die Langlebigkeit des Kabels.
Details zur Struktur
| N.A. von Fasern | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Anzahl der Rohre | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fasern pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Füllstange | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Durchmesser der Schlauchröhre (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Innenumfang der Hülle (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Außendurchmesser (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Dicke des Außendurchmessers (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Löse Röhre | Material | PBT | Farbe | Standardfrequenz | |||
| Füllstange | Material | PP | Farbe | Schwarz | |||
| Rohrfüllung | Material | Füllmittel | |||||
| Zentrale Stärke | Material | FRP | Durchmesser | 2.0 mm | |||
| Wasserverstopfungssystem | Material | Wasserdichtband / Füllgel | |||||
| Spaltseile | Qty | 2 Stück | Farbe | Weiß | |||
| Innenhülle | Material | PE | Farbe | Schwarz | |||
| Rüstung | Material | Band aus Wellstahl | |||||
| Außenhülle | Material | PE | Farbe | Schwarz | |||
Mechanische Leistung und Umwelt
| Zugfestigkeit | Langfristig | 1000 N | |||||
| Kurzfristig | 3000N | ||||||
| Zerschlaglast | Langfristig | 3000N/100mm | |||||
| Kurzfristig | 1000N/100mm | ||||||
| Biegeradius | Dynamisch | 20D | |||||
| Statik | 10D | ||||||
| Installationstemperatur | -10°C+60°C | ||||||
| Speichertemperatur | -40°C+70°C | ||||||
Eigenschaften der Fasern
| Art der Faser | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
