Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYFTY53 |

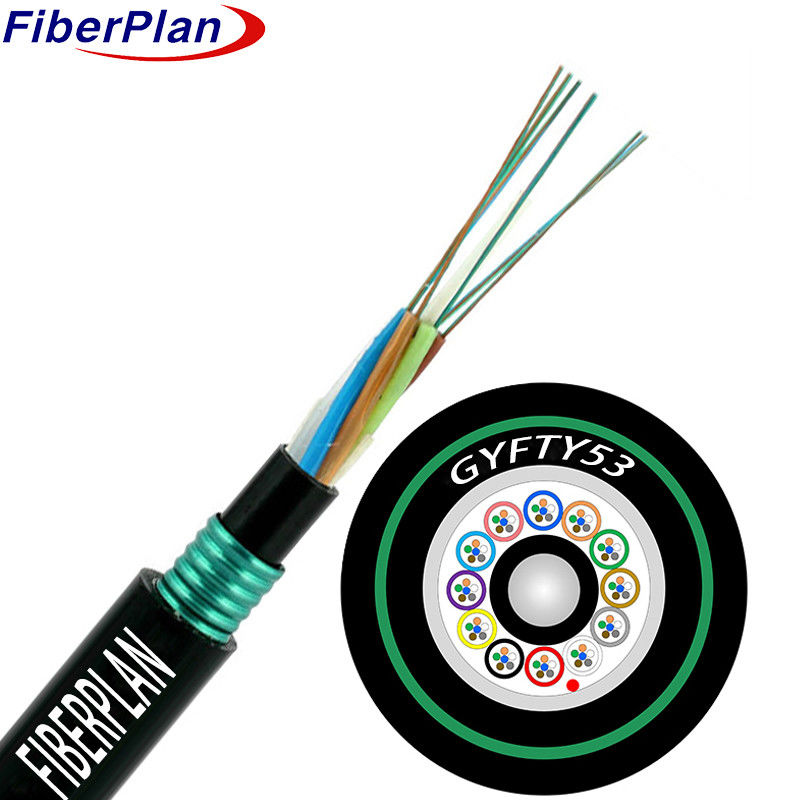

Außenverwendung mit Schutz gegen Nagetiere für die direkte Beerdigung GYFTY53
Beschreibung
Die Kabelstruktur besteht aus Fasern in einem hochfesten Kunststoffrohr, gefüllt mit einer wasserdichten Verbindung.
Der Kern besteht aus faserverstärktem Kunststoff (FRP), der manchmal in Polyethylen (PE) für Kabel mit hoher Faserzahl eingeschlossen ist.
Durch die Einführung der neuen Techniken wird die Anlage in die Lage versetzt, die
Dieser Kern ist durch ein wasserdichtes Klebeband, das mit einem dünnen
Nach dieser Probe wird eine PSP-Schicht längs über die Innenhülle aufgetragen und das Kabel
für zusätzlichen Schutz mit einer PE-Außenhülle versehen.
Anwendung
★ Konzipiert für die Verteilung im Freien und für die direkte Vergrabung, so dass sie unter verschiedenen Bedingungen langlebig ist.
★ für Kraftübertragungssysteme auf Trunk zugeschnitten, um die Effizienz der Energieübertragung zu optimieren.
★ Ideal für Zugang und lokale Netzwerke in Gebieten mit hoher elektromagnetischer Störung, die eine zuverlässige Konnektivität gewährleisten
Inmitten herausfordernder Umgebungen.
Eigenschaften
1 Robuste mechanische Widerstandsfähigkeit und Temperaturstabilität.
2 Hydrolysebeständige, hochfeste, lose Rohrkonstruktion.
3 Kritischer Faserschutz durch eine spezielle Rohrfüllverbindung.
4 Die Waage ist flexibel und hat eine breite Verwendungsmöglichkeit.
5 Vollgefüllter Kabelkern mit lockerer Rohrfüllverbindung für einen verbesserten Schutz.
6 PSP-Schicht, die die Feuchtigkeitsbeständigkeit erhöht, um eine höhere Haltbarkeit zu gewährleisten.
Details zur Struktur
| N.A. von Fasern | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Anzahl der Rohre | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fasern pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Füllstange | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Durchmesser der Schlauchröhre (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Innenumfang der Hülle (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Außendurchmesser (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Dicke des Außendurchmessers (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Löse Röhre | Material | PBT | Farbe | Standardfrequenz | |||
| Füllstange | Material | PP | Farbe | Schwarz | |||
| Rohrfüllung | Material | Füllmittel | |||||
| Zentrale Stärke | Material | FRP | Durchmesser | 2.0 mm | |||
| Wasserverstopfungssystem | Material | Wasserdichtband / Füllgel | |||||
| Spaltseile | Qty | 2 Stück | Farbe | Weiß | |||
| Innenhülle | Material | PE | Farbe | Schwarz | |||
| Rüstung | Material | Band aus Wellstahl | |||||
| Außenhülle | Material | PE | Farbe | Schwarz | |||
Mechanische Leistung und Umwelt
| Zugfestigkeit | Langfristig | 1000 N | |||||
| Kurzfristig | 3000N | ||||||
| Zerschlaglast | Langfristig | 3000N/100mm | |||||
| Kurzfristig | 1000N/100mm | ||||||
| Biegeradius | Dynamisch | 20D | |||||
| Statik | 10D | ||||||
| Installationstemperatur | -10°C+60°C | ||||||
| Speichertemperatur | -40°C+70°C | ||||||
Eigenschaften der Fasern
| Art der Faser | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
