Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYTY53 |

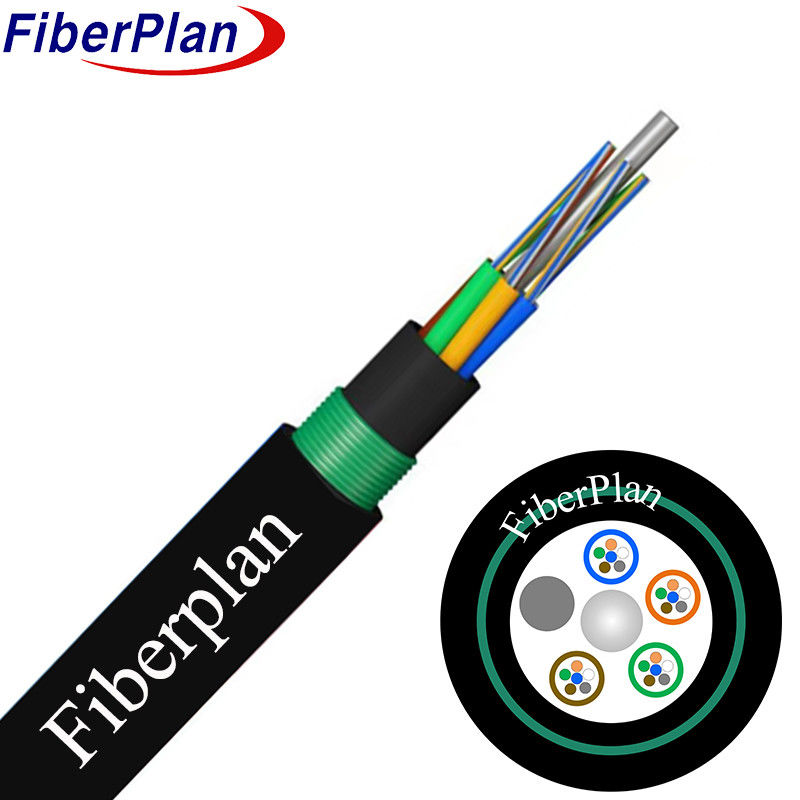

Stärker, hochfester, doppelt geschützter Panzer GYTY53
Beschreibung
Die Kabelkonfiguration besteht aus Fasern, die in einem flexiblen Rohr aus hochfester Kunststoff, gefüllt
Der Kern ist mit einem Stahldraht versehen, der manchmal mit Polyethylen beschichtet ist.
Ylen (PE) für Kabel mit höherer Faserzahl, das als metallische Festigkeit dient.
Um das Wasser zu schützen, wird das Kabel mit einem
Der Kern wird mit dem Füllstoff gefüllt und durch eine dünne PE-Innenhülle bedeckt.
in Längsrichtung über die Innenhülle aufgetragen und das Kabel mit einer schützenden PE-Außenhülle abgeschlossen.
Anwendung
1 Für den Vertrieb im Außenbereich geeignet, so dass die Haltbarkeit unter verschiedenen Bedingungen gewährleistet ist.
2 Kompatibel mit Anlagen für Luft-, Kanal- und Direktbegräbnis.
3 Konzipiert für Fern- und Lokalnetzkommunikationsanforderungen.
Eigenschaften
1 Ausgezeichnete mechanische Festigkeit und Temperaturbeständigkeit.
2 Hydrolysebeständige, hochfeste, lose Rohrkonstruktion.
3 Eine spezielle Rohrfüllverbindung sorgt für einen kritischen Faserschutz.
4 Die Waage ist flexibel und hat eine breite Verwendbarkeit.
5 Gewährleistet die Wasserdichtigkeit durch mehrere Maßnahmen:
* Zentrale Festigkeit durch Stahldraht.
* Vollständige Kabelkernfüllung mit lockerer Rohrfüllverbindung.
* APL-Feuchtigkeitsschutz.
* PSP-Schicht für eine verbesserte Feuchtigkeitsbeständigkeit.
* Wasserdichtes Material für zusätzlichen Schutz.
Details zur Struktur
| N.A. von Fasern | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Anzahl der Rohre | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fasern pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Füllstange | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Durchmesser der Schlauchröhre (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Innenumfang der Hülle (± 0,2 mm) | 7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Außendurchmesser (± 0,5 mm) | 12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Ausgehend von den in Absatz 1 Buchstabe a genannten Angaben: | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Löse Röhre | Material | PBT | Farbe | Standardfrequenz | |||
| Füllstange | Material | PP | Farbe | Schwarz | |||
| Rohrfüllung | Material | Füllmittel | |||||
| Zentrale Stärke | Material | FRP | Durchmesser | 2.0 mm | |||
| Wasserverstopfungssystem | Material | Wasserdichtband / Füllgel | |||||
| Spaltseile | Qty | 2 Stück | Farbe | Weiß | |||
| Innenhülle | Material | PE | Farbe | Schwarz | |||
| Rüstung | Material | Band aus Wellstahl | |||||
| Außenhülle | Material | PE | Farbe | Schwarz | |||
Mechanische Leistung und Umwelt
| Zugfestigkeit | Langfristig | 1000 N | |||||
| Kurzfristig | 3000N | ||||||
| Zerschlaglast | Langfristig | 3000N/100mm | |||||
| Kurzfristig | 1000N/100mm | ||||||
| Biegeradius | Dynamisch | 20D | |||||
| Statik | 10D | ||||||
| Installationstemperatur | -10°C+60°C | ||||||
| Speichertemperatur | -40°C+70°C | ||||||
Eigenschaften der Fasern
| Art der Faser | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
