Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYTC8S |

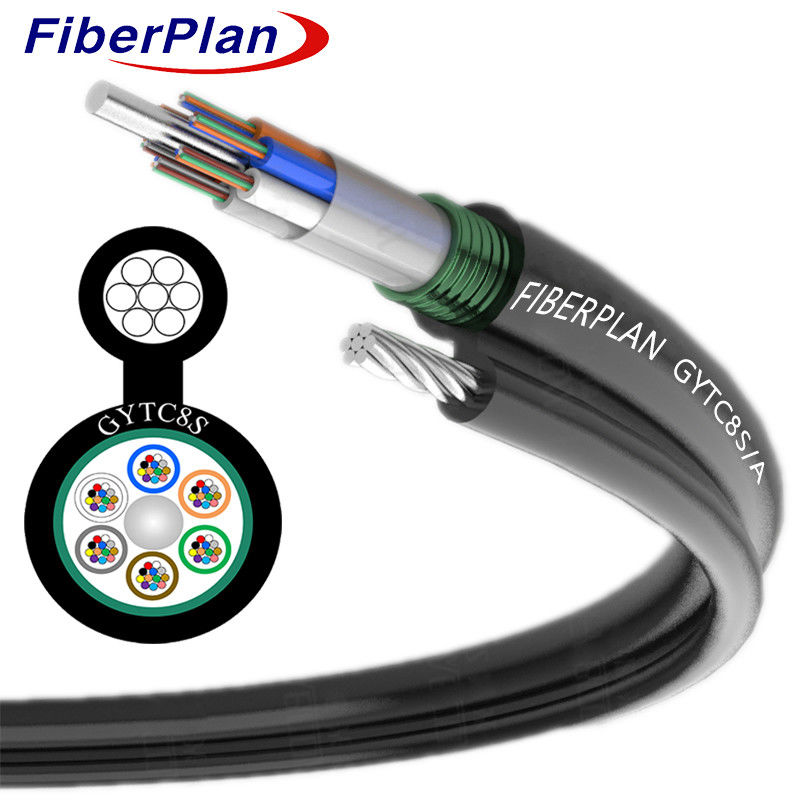

GYTC8S Abbildung 8 Selbsttragende Glasfaserkabel aus der Luft
Beschreibung
Dieses Kabel besteht aus Fasern in einem losen Rohr aus Kunststoff mit hohem Modul, das mit einer wasserdichten Verbindung gefüllt ist.
Ein Stahldraht im Kern wirkt als metallische Festigkeitsmitglied.
Nach dem Anbringen von PSP um den Kern, wird dieser Abschnitt, begleitet von
Die Anlage ist in einer Polyethylen (PE) -Hülle eingeschlossen und erzeugt eine Struktur in Form von Figure 8.
Bei selbsttragendem Fluggerät bietet dieses Kabel eine zuverlässige Leistung.
Anwendung
1 Konzipiert für Luft- und Rohrleitungsinstallationen und lässt sich nahtlos an diese Verfahren anpassen.
2 Für den Vertrieb im Außenbereich geeignet, so dass die Haltbarkeit in verschiedenen Umgebungen gewährleistet ist.
3 Unterstützt sowohl Fernverbindungen als auch die Kommunikation über ein lokales Netzwerk und bietet eine vielseitige Anbindung
Die Kommission ist der Auffassung, daß die
Eigenschaften
1 Beweist starke mechanische Festigkeit und Temperaturbeständigkeit.
2 Die hydrolysebeständige, hochfeste, lose Röhre sorgt für eine hohe Haltbarkeit.
3 Eine spezielle Rohrfüllverbindung bietet einen entscheidenden Faserschutz.
4 Die Waage ist flexibel und hat eine breite Verwendungsmöglichkeit.
5 PE-Hülle schützt das Kabel vor schädlicher UV-Strahlung und erhöht die Langlebigkeit.
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Anzahl der Rohre | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fasern pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Füllstange | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Rohrdurchmesser (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dicke des losen Rohres (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Außendurchmesser (± 0,5 mm) | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X9.8-16.5 | 5.4X10.8-17.5 | 5.4X12.2-19.0 | 5.4X14.9-22.0 |
| Ausgangsdicke der Hülle (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Löse Röhre | Material | PBT | Farbe | Standardspektrum | |||
| Wasserverstopfung System |
Material | Füllgel / Wasserverstopfband | |||||
| Zentralkraft Mitglied |
Material | FRP | Durchmesser | 1.4 ((6-48) 2.0(72-144) |
|||
| Geistige Stärke Mitglied |
Material | Stahldraht mit Strang | Typ | 1.0mm*7 | |||
| Rüstung | Material | Aluminiumband | |||||
| Gallus | Material | PE | Größe (Höhe*Gewicht) |
2.5*1,5 mm | |||
| Außenhülle | Material | PE | Farbe | Schwarz | |||
Mechanische und Umgebungsmerkmale der Kabel
| Zugfestigkeit | Langfristig | 3000N | |||||
| Kurzfristig | 7000N | ||||||
| Zerschlaglast | Langfristig | 300 N/100 mm | |||||
| Kurzfristig | 1000N/100mm | ||||||
| Biegeradius | Dynamisch | 20D | |||||
| Statik | 10D | ||||||
| Installationstemperatur | -10°C+60°C | ||||||
| Speichertemperatur | -40°C+70°C | ||||||
Eigenschaften der Fasern
| Art der Faser | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.8 | 125 ± 0.8 | 125 ± 0.8 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
