Lichtwellenleiter im Freien
>
|
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | ADSS |
Doppelschicht-Kevlargarn-verstärktes ADSS-Glasfaserkabel
Beschreibung

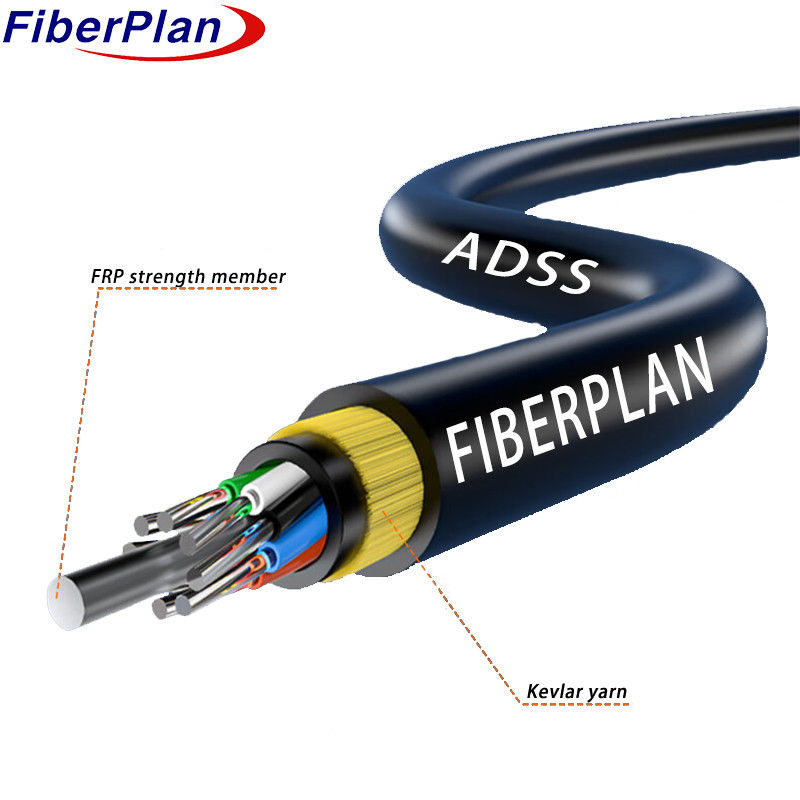

Das ADSS-Kabel (All-Dielectric Self-Supporting) besteht aus losen Rohrsträngen.
Modul-Plastikröhren, die mit einer wasserdichten Verbindung gefüllt sind.
Um ein nichtmetallisches zentrales Festigkeitselement aus FRP (faserverstärktem Kunststoff) herum, wodurch ein kompakter
Ein Rundkabelkern. Der Kern ist mit einer Füllverbindung gefüllt und mit einem dünnen Polyethylen (PE) -Innenbereich bedeckt.
Anschließend wird eine Schicht aus Aramidgarnen über die innere Schicht gelegt, um sie zu verstärken.
Schließlich wird das Kabel entweder mit einer Polyethylen- (PE) oder Anti-Tracking- (AT) Außenhülle abgeschlossen.
Anwendung
1 Das Design von ADSS-Kabeln berücksichtigt die Echtzeitbedingungen von Oberleitungen.
2 PE-Außenhülle wird für Stromleitungen unter 110 kV verwendet, während AT-Außenhülle für 110 kV und
Ich bin oben.
3 Die spezifische Konstruktion der Aramidmenge und des Stranding-Verfahrens erfüllt die unterschiedlichen Spannweiten.
Eigenschaften
1 Ermöglicht die Installation ohne Stromausfall.
2 Leichtgewicht und kleiner Durchmesser, wodurch Belastungen durch Eis, Wind, Turm und Rückenstütze verringert werden.
3 Sie ist für eine Lebensdauer von 30 Jahren ausgelegt.
4 Zeigt eine hohe Zugfestigkeit und Temperaturbeständigkeit für eine zuverlässige Leistung.
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 24-144 Kern | |||||||
| Füllseil | 2.0 mm | |||||||
| Feuchtigkeitsbarriere | Wassersperrsystem | |||||||
| Zentrale Stärke | Material | FRP/FRP mit PE | ||||||
| Größe | 2.1 mm | |||||||
| Schlauchfüllung | Rohrfüllverbindung | |||||||
| Füllstoff | PP-Rohr/PVC-Rohr | |||||||
| Innenhülle | Material | PE | ||||||
| Löse Röhre | Material | PBT | ||||||
| Durchmesser | F2.2mm (auswärtig/innendurch) | |||||||
| Außenhülle | Material | PE/HDPE | ||||||
| Durchmesser | 11 ± 0,2 mm | |||||||
Farbe der Fasern
|
Anzahl der Fasern 8 Kerne pro Rohr |
1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser | |
| Farbe 13~24 wird mit einem schwarzen Tracer markiert. Für schwarze Farbe ist kein markierter schwarzer Tracer erforderlich, stattdessen wird Naturfarbe verwendet. | ||||||
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 2 bis 60 Kern | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72-Kern | 13 ± 0,2 mm | 190 ± 3 kg/km | |||||
| 96-Kern | 14.5±0,2 mm | 220 ± 3 kg/km | |||||
| 144 Kern | 16.5±0,2 mm | 240 ± 3 kg/km | |||||
| Rek.tägliche maximale Betriebsspannung | 88 kN | ||||||
| Max. zulässige Betriebsspannung | 32.7KN | ||||||
| Elastizitätsmodul | 37KN/mm2 | ||||||
| Min. Biegeradius ((mm) | Betrieb | 240 mm | |||||
| Einrichtung | 390 mm | ||||||
| Zusatzlast | Zusätzliche Belastung 0,5% ~ 0,7% | ||||||
| Eis | 5 mm | ||||||
| Windgeschwindigkeit | 35 m/s | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Das ist nicht wahr. m) |
≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Kabel-Stoff Wellenlänge λcc |
m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2±0.4 | 9.2±0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 10.4±0.8 | 10.4±0.8 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Zahlen Abdeckung (NA) |
- Was ist los? | - Was ist los? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Fasern Länge und Punkt |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Diskontinuität | |||||||
| Differenzrückstreuung Koeffizient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | ||||
| Kerndimater | Ich weiß nicht. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Beschichtung/Schaffinch Konzentrischer Fehler |
Ich weiß nicht. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Beschichtung ohne Kreislänge | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | Ich weiß nicht. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Ruder (Radius) | Ich weiß nicht. | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? | |
