Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYXTC8Y |

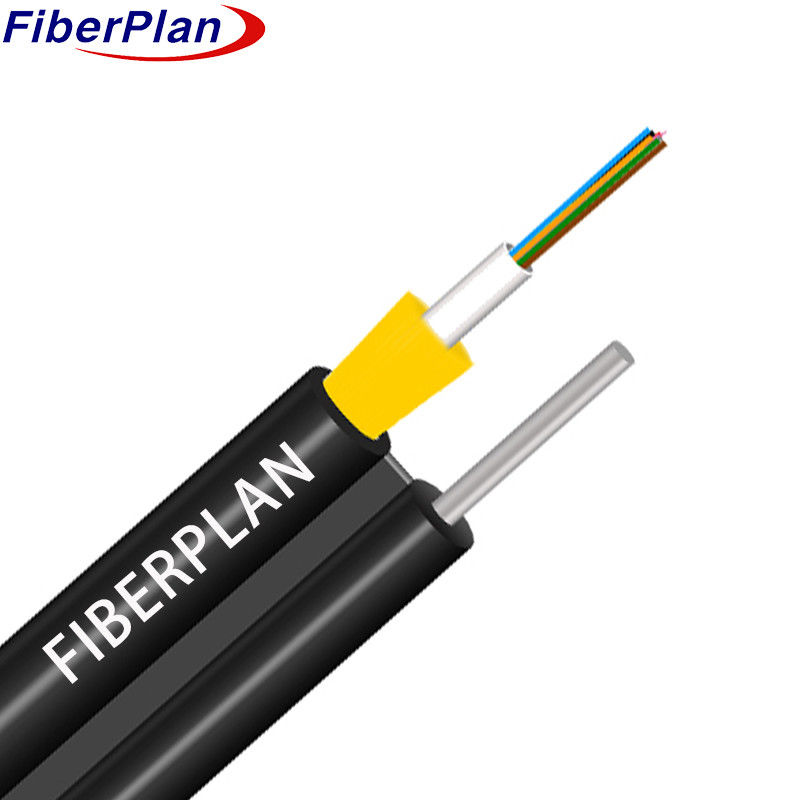

Nichtmetallische Lockerrohr-Fiberoptikkabel mit Kevlar-Verstärkung
Beschreibung
Die Fasern werden in einem losen Kunststoffrohr mit hohem Modul angeordnet, das dann mit einem wasserdichten
Komplex.Kevlar ist in die äußere Hülle dieses Kabelteils integriert, der ergänzt wird
durch Kabel zur Unterstützung.Schließlich ist die Baugruppe in eine PE-Hülle eingeschlossen, die eine Struktur nach Abbildung 8 bildet.
Anwendung
Diese Spezifikation beschreibt die allgemeinen Kriterien für ein selbsttragbares Center Tube-Optikkabel nach Abbildung 8
für Luft- und Luftanlagen.
Eigenschaften
1 Die nichtmetallische Festigkeit bietet eine hervorragende Widerstandsfähigkeit gegen elektromagnetische Störungen.
2 Eine bewährte, lose Rohrkonstruktion sorgt für eine zuverlässige Leistung.
3 Besondere mechanische und ökologische Haltbarkeit.
4 Ausgezeichnete Flexibilität und Biegefähigkeit.
5 Kompakter Außendurchmesser, leicht und leicht zu installieren.
6 Die Verstärkung mit Kevlar erhöht die Zugfestigkeit des Kabels erheblich.
Einzelheiten zur Kabelkonstruktion
| Spezifikation | Einzelheiten |
|---|---|
| Anzahl der Fasern | 1 bis 12 Kerne |
| Material für lose Rohre | PBT |
| Durchmesser der Schlauchröhre | 3.0 mm ± 0,2 mm |
| Selbsttragende Stahldrahtdurchmesser | 1.6 mm |
| Gesamtkabeldurchmesser | 4.0 mm × 6,0 mm |
| Kabelgewicht pro Kilometer | 45± 2in kg/km |
Farbe der Fasern
| Anzahl der Fasern pro Rohr | 8 Kerne |
|---|---|
| 1 | Blau |
| 2 | Orangen |
| 3 | Grün |
| 4 | Braun |
| 5 | Grau |
| 6 | Weiß |
| 7 | Rot |
| 8 | Schwarz |
| 9 | Gelb |
| 10 | Violett |
| 11 | Rosa |
| 12 | Wasser |
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht |
|---|---|---|
| 1 bis 12 | 4.0 mal 6.0 | 45± 2in kg/km |
| Parameter | Einzelheiten |
|---|---|
| Temperaturbereich | -40°C bis +70°C |
| Min. Biegeradius (langfristig) | 10D (D = Kabeldurchmesser) |
| Min. Biegeradius (kurzfristig) | 20D (D = Kabeldurchmesser) |
| Min zulässige Zugfestigkeit (langfristig) | 700 N |
| Min zulässige Zugfestigkeit (kurzfristig) | 1200 N |
| Betriebstemperatur | -40°C bis +70°C |
| Installationstemperatur | -20°C bis +60°C |
| Speichertemperatur | -40°C bis +70°C |
Eigenschaften der Faser
| Faser-Stil | Einheit | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Die Situation | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm |
| Abschwächen | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Was ist los? | - Was ist los? |
| Dispersion | 1550 nm | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | - Was ist los? |
| Dispersion | 1625 nm | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | - Was ist los? |
| Bandbreite | 850 nm | - Was ist los? | - Was ist los? | ≥ 400 MHz·km | ≥ 160 MHz·km | - Was ist los? |
| Bandbreite | 1300 nm | - Was ist los? | - Was ist los? | ≥ 800 MHz·km | ≥ 500 MHz·km | - Was ist los? |
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ≥ 1302, ≤ 1322 | - Was ist los? | - Was ist los? | ≥1295, ≤1320 |
| Nullverstreuungsneigung | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? |
| PMD Höchstmenge einzelner Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | |
| PMD-Entwurfsverknüpfungswert | Ich weiß nicht.2·km) | ≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? |
| Wellenlänge der Faserabschnitte λc | m | ≥ 1180 und ≤ 1330 | ≥ 1180 und ≤ 1330 | - Was ist los? | - Was ist los? | - Was ist los? |
| Wellenlänge des Kabels λcc | m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? |
| MFD | 1310 nm | 9.2+/-0.4 | 9.2+/-0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| MFD | 1550 nm | 10.4+/-0.8 | 10.4+/-0.8 | - Was ist los? | - Was ist los? | - Was ist los? |
| Numerische Öffnung (NA) | - Was ist los? | - Was ist los? | 0.200+/-0.015 | 0.275 +/- 0.015 | 0.200+/-0.015 | |
| Schritt (Mittel der bidirektionalen Messung) | dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 |
| Unregelmäßigkeiten bei der Faserlänge und -spitze | dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 |
| Parameter | Einheit | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Unterbrechung | dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 |
| Differenzrückstreuungskoeffizient | dB/km | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | - Was ist los? | - Was ist los? | - Was ist los? |
| Kerndurchmesser | μm | - Was ist los? | - Was ist los? | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 |
| Durchmesser der Verkleidung | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 |
| Durchmesser der Beschichtung | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Fehler bei der Konzentrizität der Beschichtung/Bedeckung | μm | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 |
| Nichtkreisförmige Beschichtung | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | μm | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 |
| Schräg (Radius) | μm | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? |
