| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYPTZY |

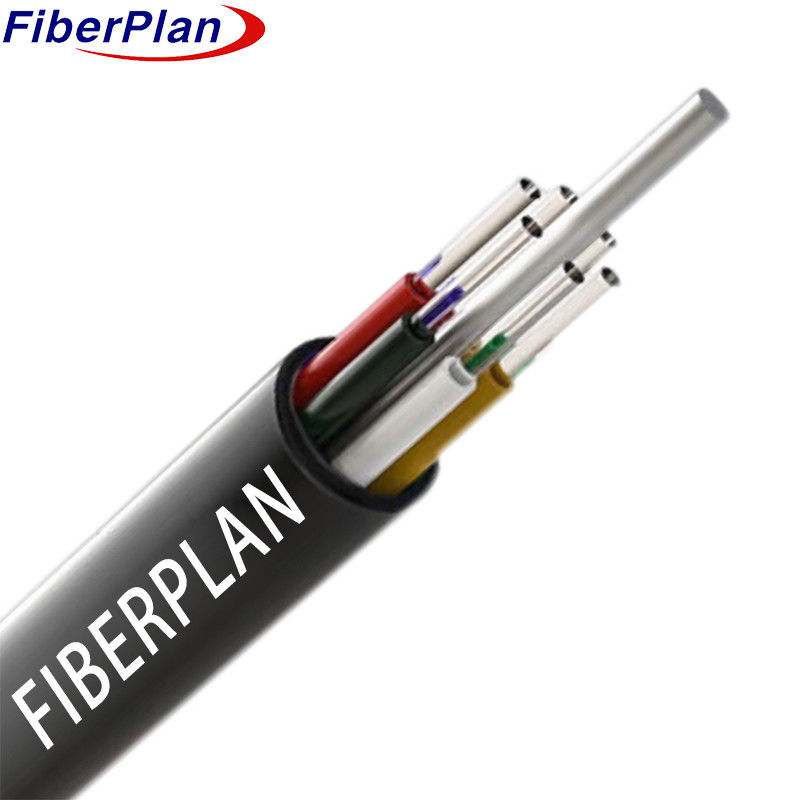

Hochfeste Lockerrohrkabel für lokale Netze
Beschreibung
Bei der Kabelkonstruktion werden die Fasern in ein loses, hochmoduläres Kunststoffrohr mit einem wasserdichten
In der Mitte des Kerns fungiert ein faserverstärkter Kunststoff (Fiber Reinforced Plastic, FRP) als nichtmetallisches Festigkeitselement.
Die Zellen werden dann um dieses zentrale Festigkeitselement gesperrt, um einen kompakten, kreisförmigen Kern zu bilden.
Aufgrund der Füllung des Kabelkerns mit der Schutzverbindung gegen Eintritt von Wasser wird das Kabel mit
eine PE-Hülle.
Anwendung
1 Ideal für die Verteilung im Freien.
2 Geeignet für Kraftübertragungssysteme im Trunk.
3 Gut geeignet für Zugang und lokale Netze, insbesondere an Orten mit hoher elektromagnetischer Störung.
Eigenschaften
1 Zeigt eine hervorragende mechanische und temperaturbedingte Leistung.
2 Verwendet ein hochfester, hydrolysebeständiges loses Rohr.
3 Verwendet eine spezielle Rohrfüllverbindung für den kritischen Faserschutz.
4 Zerschlagfestigkeit und Flexibilität.
5 Sicherstellung der vollständigen Füllung des Kabelkerns mit dem Füllmittel.
Details zur Struktur
| Spezifikation | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Fibern | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Nummer der Röhre | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Faser pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Nummer der Füllstange | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Rohrdurchmesser (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dicke des losen Rohres | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Außendurchmesser (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. Jackenstärke (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Material für lose Rohre | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Farbe der Schlauchröhre | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz | Standardfrequenz |
| Zentrale Stärke des Bauteils | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Durchmesser des Zentralstärkungsgliedes | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Schicht | - | - | - | - | - | PE (nur für 96F-144F) | PE (nur für 96F-144F) | PE (nur für 96F-144F) |
| Füllstabmaterial | PP | PP | PP | PP | PP | - | - | - |
| Farbe des Füllstäbels | Schwarz | Schwarz | Schwarz | Schwarz | Schwarz | - | - | - |
| Material für das Wasserblockierungssystem | Füllgel | Füllgel | Füllgel | Füllgel | Füllgel | Füllgel | Füllgel | Füllgel |
| Außenhülle | PE | PE | PE | PE | PE | PE | PE | PE |
| Außenhülle Farbe | Schwarz | Schwarz | Schwarz | Schwarz | Schwarz | Schwarz | Schwarz |
Mechanische Leistung und Umwelt
| Eigentum | Langfristig | Kurzfristig |
|---|---|---|
| Zugfestigkeit | 600 N | 1500 N |
| Zerschlaglast | 300 N/100 mm | 1000N/100mm |
| Biegeradius | Dynamik: 20D | Statik: 10D |
| Temperaturspezifikationen | Aufbewahrung: -20°C bis +70°C | Einrichtung: -10°C bis +60°C |
Leistung der Faser
| Faser-Stil | Einheit | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm |
| Abschwächen | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.5 | 125 ±0.5 | 125 ±0.5 |
| Verkleidung Nicht kreisförmig | % | ≤ 10 | ≤ 10 | ≤ 10 |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 6 | 242 ± 6 | 242 ± 6 |
