Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYXTC8Y |

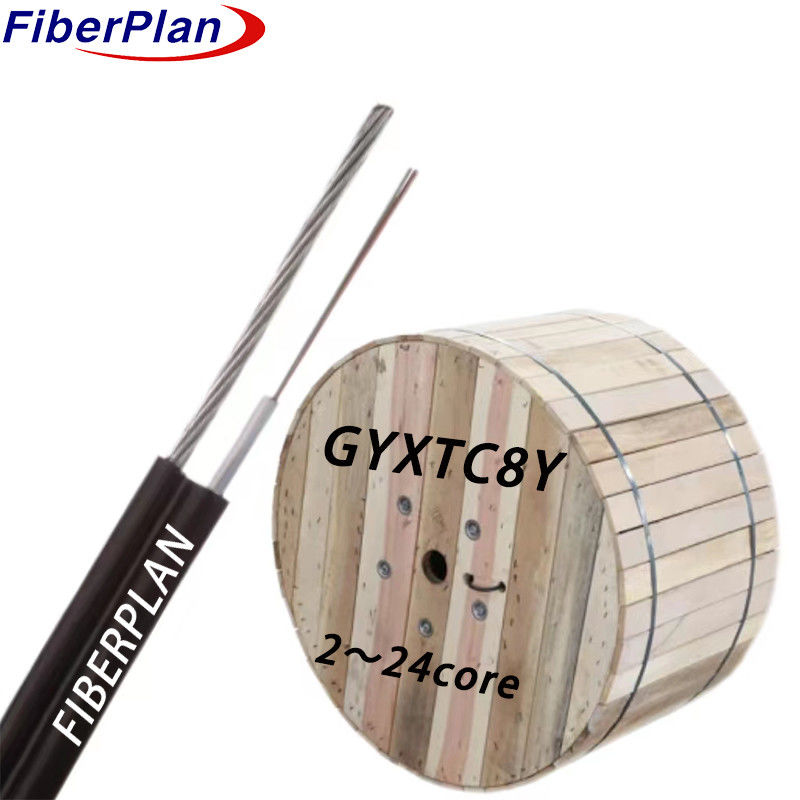

GYXTC8Y Luftfaseroptikkabel mit zentraler Loose Tube-Konstruktion
Beschreibung
Das Kabel besteht aus Fasern, die in einem losen Rohr aus Kunststoff mit hohem Modul eingebaut sind und mit einer wasserdichten Verbindung gefüllt sind.
Begleitet von Trägerdrähten ist dieses Baugrupp in einer PE-Hülle eingeschlossen und bildet eine Struktur nach Abbildung 8.
Anwendung
1 Ausgelegt für den Einsatz im Freien, um eine hohe Haltbarkeit zu gewährleisten.
2 Kompatibel mit Luft- und Rohrleitungsinstallationsmethoden.
3 Ideal für Fern- und Lokalnetzkommunikation.
Eigenschaften
1 Nachgewiesene Leistung mit dem bewährten Lockerrohrdesign.
2 Die nichtmetallische Festigkeit sorgt für eine außergewöhnliche elektromagnetische Abwehrfähigkeit.
3 Bemerkenswerte mechanische und ökologische Beständigkeit.
4 Bietet hervorragende Flexibilität und Biegefähigkeit.
5 Leichtgewicht mit einem kleinen Außendurchmesser, der eine einfache Montage erleichtert.
Details zur Kabelkonstruktion
| Faserzahl | 2F bis 24F | ||||||
|---|---|---|---|---|---|---|---|
| Lockerröhre | Material | PBT | Durchmesser | 20,8 mm | |||
| Schlauchfüllung | Hülse | Füllmittel | |||||
| Wassersperrsystem | Material | Wasserdichtband / Füllgel | |||||
| Geistige Stärke | Hülse | Stahldraht | Größe | 1.4 mm | |||
| Gallus | Hülse | PE | Größe (h*w) |
1.5mm*1.0mm | |||
| Außenhülle | Material | PE | Farbe | schwarz | |||
| Durchmesser | 3.8*6.5-12 (± 0,5) mm |
Stärke | 10,6 ± 0,05 mm | ||||
Mechanische und Umgebungsmerkmale der Kabel
| Zugfestigkeit | Langfristig | 600 N | |||||
| Kurzfristig | 1500 N | ||||||
| Zerschlaglast | Langfristig | 300 N/100 mm | |||||
| Kurzfristig | 1000N/100mm | ||||||
| Biegeradius | Dynamisch | 20D | |||||
| Statik | 10D | ||||||
| Installationstemperatur | -10°C+60°C | ||||||
| Speichertemperatur | -40°C+70°C | ||||||
Eigenschaften der Fasern
| Art der Faser | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.3 | 125 ± 0.5 | 125 ± 0.3 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
