Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYTA |

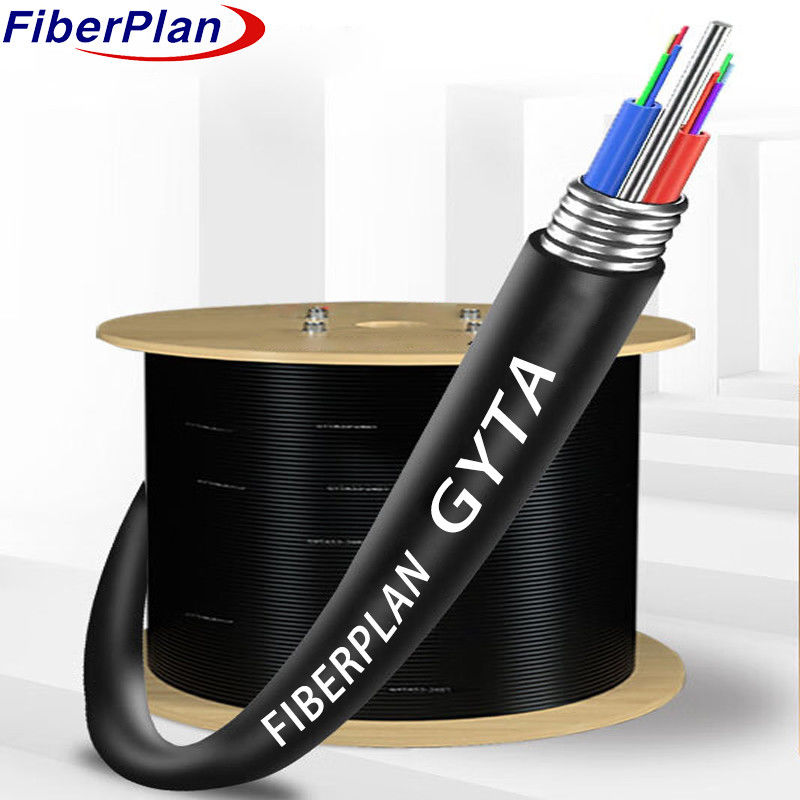

Aluminiumbandschicht Stranded Loose Tube Außenkabel GYTA
Beschreibung
Das Kabel besteht aus Fasern, die in ein loses Rohr aus robustem Kunststoff mit einer wasserdichten Füllung gelegt werden
Ein Aluminiumband, manchmal mit Polyethylen für Kabel mit hoher Ballaststoffzahl bedeckt, dient als
Die Rohre und Füllstoffe sind um dieses zentrale Element angeordnet, um
Ein kompaktes, kreisförmiges Kabelkern, das durch das über dem Kabelkern längs angebrachte Aluminiumband geschützt wird.
Schließlich wird das Kabel mit einer PE-Hülle beendet.
Anwendung
* Für den Einsatz im Außenbereich geeignet, so dass Langlebigkeit und Zuverlässigkeit gewährleistet sind.
*Vielseitige Installationsmethoden wie Luft- oder Rohrleitungen.
*Erleichtert die Kommunikation über lange Strecken und in lokalen Netzwerken.
Eigenschaften
* Gute mechanische und Temperaturleistung
*Hochfeste, hydrolysebeständige Schlauchröhre
*Spezielle Rohrfüllverbindungen sorgen für einen kritischen Schutz der Faser
*Zerschlagfestigkeit und Flexibilität
*PE-Hülle schützt Kabel vor ultravioletter Strahlung
*Zur Gewährleistung der Wasserdichte des Kabels werden folgende Maßnahmen getroffen:
*Stahldraht als zentrales Festigkeitselement
*Lockerrohrfüllverbindung und 100%ige Kabelkernfüllung
*Aluminiumband, das Feuchtigkeitssicherung verbessert
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 2 ~ 144 Kern | |||||||
| Feuchtigkeitsbarriere | Wassersperrsystem | |||||||
| Zentrale Stärke | Material | Stahldraht/GFK/GFK mit PE-Bedeckung | ||||||
| Größe | 1.5 mm bis 2.0 mm | |||||||
| Löse Röhre | Material | PBT | ||||||
| Durchmesser | F2.2 (auswärtig/innendurch) | |||||||
| Schlauchfüllung | Rohrfüllmittel | |||||||
| Rüstung | Material | Aluminium-/Stahlband | ||||||
| Außenhülle | Material | PE,HDPE | ||||||
| Durchmesser | 10,70 ± 0,2 mm | |||||||
Farbe der Fasern
|
Anzahl der Fasern 12 Kerne pro Rohr |
1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser | |
| Farbe 13~24 wird mit einem schwarzen Tracer markiert. Für schwarze Farbe ist kein markierter schwarzer Tracer erforderlich, stattdessen wird natürliche Farbe verwendet. | ||||||
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 2 Kerne bis 36 Kerne | 10.0±0,5 mm | 90 ± 5 kg/km | |||||
| 39 Kerne bis 72 Kerne | 10.2±0,5 mm | 95 ± 5 kg/km | |||||
| 74 Kerne bis 96 Kerne | 12 ± 0,5 mm | 135 ± 5 kg/km | |||||
| 98 bis 120 Kerne | 14 ± 0,5 mm | 145 ± 5 kg/km | |||||
| 122 Kerne bis 144 Kerne | 16 ± 0,5 mm | 204±5 kg/km | |||||
| Min. Biegeradius ((mm) | Langfristig | 10D | |||||
| Min-Bogen Radius ((mm) |
Kurzfristig | 20D | |||||
| Min zulässig Zugfestigkeit ((N) |
Langfristig | 600 | |||||
| Min zulässig Zugfestigkeit ((N) |
Kurzfristig | 1500 | |||||
| Zersetzungslast (N/100 mm) | Langfristig | 300 | |||||
| Zersetzungslast (N/100 mm) | kurzfristig | 1000 | |||||
| Betrieb Temperatur (°C) |
-40+75 | ||||||
| Einrichtung Temperatur ((°C) |
-15+60 | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Das ist nicht wahr. m) |
≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Kabel-Stoff Wellenlänge λcc |
m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2+/-0.4 | 9.2+/-0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 10.4+/-0.8 | 10.4+/-0.8 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Zahlen Abdeckung (NA) |
- Was ist los? | - Was ist los? | 0.200+/ - Oh, nein.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Fasern Länge und Punkt |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Diskontinuität | |||||||
| Differenzrückstreuung Koeffizient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | ||||
| Kerndimater | Ich weiß nicht. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Beschichtung/Schaffinch Konzentrischer Fehler |
Ich weiß nicht. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Beschichtung ohne Kreislänge | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | Ich weiß nicht. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Ruder (Radius) | Ich weiß nicht. | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? | |
