Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYTA |

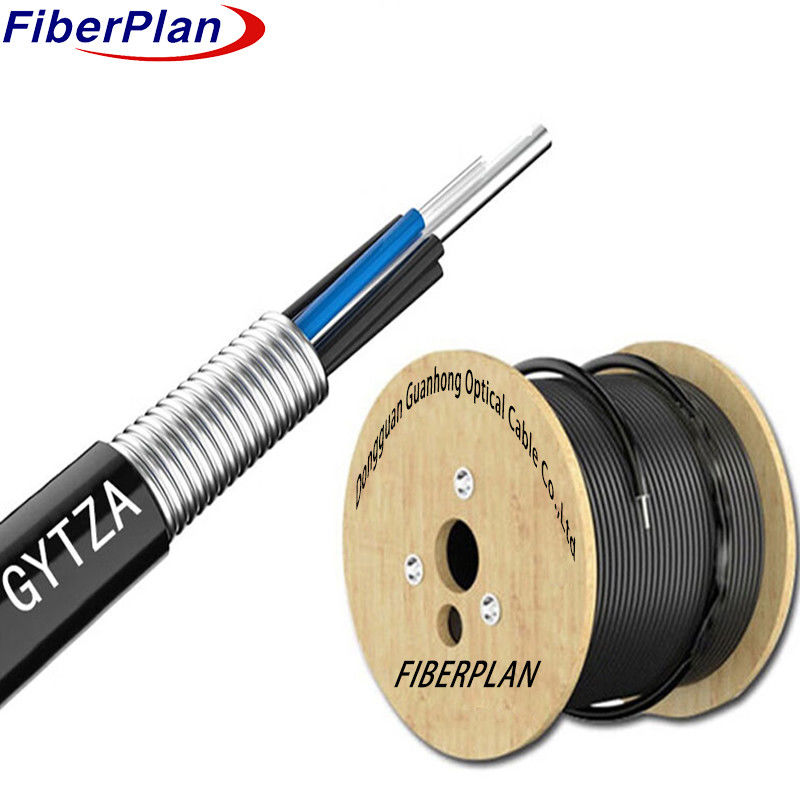

Gepanzerte Anti-Nagetier Stranded Loose Tube Außenkabel GYTA
Beschreibung
GYTA-Pantrofiberkabel verfügen über eine lose Röhre, die in PSP eingeschlossen ist, um eine höhere Zermalmungsbeständigkeit zu gewährleisten.
Das blockierende Material zwischen PSP und Rohr bewahrt die Kabelintegrität.
Ideal für Anlagen in der Luft oder in Kanälen, für Metropolnetze und für Glasfaserszenarien mit hoher Dichte in der Kommunikation
Einrichtung von Büros, Zugangsnetzen und Metropolnetzen.
Anwendung
1Interkonstruktive Spinalverbindung für Sprach- oder Datenkommunikation.
2Installiert in Kanälen oder unterirdischen Leitungen.
Eigenschaften
1 Starke mechanische und Temperaturleistung.
2 Hydrolysebeständige, hochfeste Schläuche.
3 Eine spezielle Rohrfüllverbindung zum Schutz der Fasern.
4 Widerstandsfähigkeit und Flexibilität.
5 UV-Schutz durch die PE-Hülle.
6 wasserdichte Merkmale einschließlich eines Stahlzentralemitglieds, Füllverbindung und vollständige Kabelkernfüllung.
7 Feuchtigkeitsdicht durch das Aluminiumband.
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 2 ~ 144 Kern | |||||||
| Feuchtigkeitsbarriere | Wassersperrsystem | |||||||
| Zentrale Stärke | Material | Stahldraht/GFK/GFK mit PE-Bedeckung | ||||||
| Größe | 1.5 mm bis 2.0 mm | |||||||
| Löse Röhre | Material | PBT | ||||||
| Durchmesser | F2.2 (auswärtig/innendurch) | |||||||
| Schlauchfüllung | Rohrfüllmittel | |||||||
| Rüstung | Material | Aluminium-/Stahlband | ||||||
| Außenhülle | Material | PE,HDPE | ||||||
| Durchmesser | 10,70 ± 0,2 mm | |||||||
Farbe der Fasern
|
Anzahl der Fasern 12 Kerne pro Rohr |
1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser | |
| Farbe 13~24 wird mit einem schwarzen Tracer markiert. Für schwarze Farbe ist kein markierter schwarzer Tracer erforderlich, stattdessen wird natürliche Farbe verwendet. | ||||||
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 2 Kerne bis 36 Kerne | 100,0 ± 0,3 mm | 90 ± 3 kg/km | |||||
| 39 Kerne bis 72 Kerne | 10.2±0,3 mm | 95 ± 3 kg/km | |||||
| 74 Kerne bis 96 Kerne | 12 ± 0,4 mm | 135 ± 4 kg/km | |||||
| 98 bis 120 Kerne | 14 ± 0,5 mm | 145 ± 5 kg/km | |||||
| 122 Kerne bis 144 Kerne | 16 ± 0,7 mm | 204 ± 7 kg/km | |||||
| Min. Biegeradius ((mm) | Langfristig | 10D | |||||
| Min-Bogen Radius ((mm) |
Kurzfristig | 20D | |||||
| Min zulässig Zugfestigkeit ((N) |
Langfristig | 600 | |||||
| Min zulässig Zugfestigkeit ((N) |
Kurzfristig | 1500 | |||||
| Zersetzungslast (N/100 mm) | Langfristig | 300 | |||||
| Zersetzungslast (N/100 mm) | kurzfristig | 1000 | |||||
| Betrieb Temperatur (°C) |
-40+75 | ||||||
| Einrichtung Temperatur ((°C) |
-15+60 | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Ich weiß nicht.2*km) | ≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge des Kabelsutoffs λcc | m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2+/-0.4 | 9.2+/-0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 10.4+/-0.8 | 10.4+/-0.8 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Numerische Öffnung (NA) | - Was ist los? | - Was ist los? | 0.200+/ - Oh, nein.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Fasern Länge und Punkt |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Diskontinuität | |||||||
| Differenzrückstreuung Koeffizient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | ||||
| Kerndimater | Ich weiß nicht. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Beschichtung/Schaffinch Konzentrischer Fehler |
Ich weiß nicht. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Beschichtung ohne Kreislänge | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | Ich weiß nicht. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Ruder (Radius) | Ich weiß nicht. | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? | |
