| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYTS |
GYTS Optikkabelpreis Untergrund-Faseroptikkabel
Beschreibung
Dieses Kabeldesign enthält verschiedene Schutzelemente, um seine Haltbarkeit und Funktionalität zu gewährleisten.
In einem losen Kunststoffrohr mit hohem Modul kann es sowohl ein- als auch mehrmodische Fasern aufnehmen.
Der Kern ist ein Stahldraht, der oftmals mit Polyethylen beschichtet ist, um die
Um diese zentrale Komponente herum
die Rohre und die Füllstoffe sorgfältig in einen kompakten und kreisförmigen Kabelkern eingegliedert werden.
mit einer Längsschicht PSP über den Kabelkern aufgetragen, wodurch die Widerstandsfähigkeit gegen Wasser in
Diese robuste Struktur wird durch eine PE-Hülle abgeschlossen, die das Kabel umschließt und zusätzliche Abwehr bietet.
gegen Umwelteinflüsse.
Anwendung
1 Für den Vertrieb im Freien bestimmt: Dieses Kabel ist so konstruiert, dass es verschiedenen Bedingungen im Freien standhält.
Gewährleistung der Haltbarkeit und Zuverlässigkeit in schwierigen Umgebungen.
2 Vielseitige Anlagemethoden: Sie eignet sich für Luftinstallationen und kann auch durch Rohrleitungen gelegt werden.
Flexibilität beim Einsatz bieten.
3 Kompatibilität mit Fern- und Lokalnetzen: Dieses Kabel unterstützt sowohl Fernkommunikation als auch
Sie ist für lokale Netzwerke geeignet und erfüllt unterschiedliche Kommunikationsanforderungen.
Eigenschaften
1 Robuste mechanische Festigkeit und Temperaturbeständigkeit gewährleisten die Zuverlässigkeit unter verschiedenen Bedingungen.
2 Das hydrolysebeständige, hochfeste, lose Rohr bietet eine außergewöhnliche Haltbarkeit.
3 Spezialisierte Rohrfüllverbindungen bieten einen kritischen Faserschutz, der eine zuverlässige Leistung gewährleistet.
4 Ausgezeichnete Zermalmungsbeständigkeit und Flexibilität, geeignet für anspruchsvolle Installationsszenarien.
5 PE-Hülle schützt vor UV-Strahlung und erhöht die Lebensdauer des Kabels.
6 Verschiedene Maßnahmen sorgen für die Wasserdichtigkeit: Zentralstahldraht für die Festigkeit, 100%ige Kabelkernfüllung und PSP
Verbesserung der Feuchtigkeitsbeständigkeit.

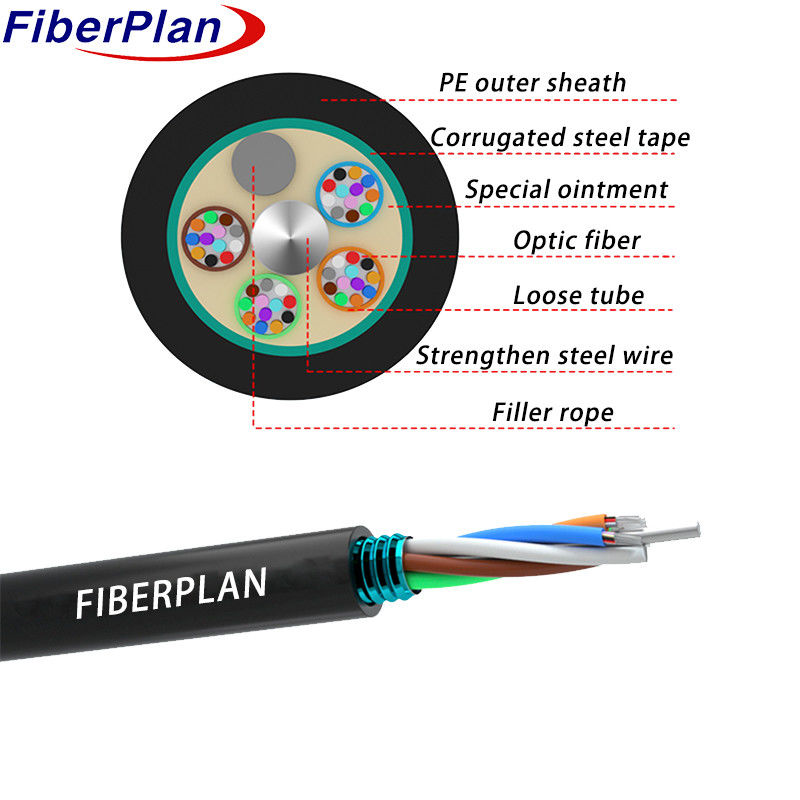

Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 2 ~ 144 Kern | |||||||
| Feuchtigkeitsbarriere | Wassersperrsystem | |||||||
| Zentrale Stärke | Material | Stahldraht/GFK/GFK mit PE-Bedeckung | ||||||
| Größe | 1.5 mm bis 2.0 mm | |||||||
| Löse Röhre | Material | PBT | ||||||
| Durchmesser | F2.2 (auswärtig/innendurch) | |||||||
| Schlauchfüllung | Rohrfüllmittel | |||||||
| Rüstung | Material | Band aus Wellstahl | ||||||
| Außenhülle | Material | PE,HDPE | ||||||
| Durchmesser | 10,70 ± 0,2 mm | |||||||
Farbe der Fasern
| Anzahl der Fasern pro Rohr 8Kerne |
1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser | |
| Farbe 13~24 wird mit einem schwarzen Tracer markiert. Für schwarze Farbe ist kein markierter schwarzer Tracer erforderlich, stattdessen wird Naturfarbe verwendet. | ||||||
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 2 Kerne bis 60 Kerne | 100,0 ± 0,3 mm | 115 ± 5 kg/km | |||||
| 72 Kerne | 10.5±0,3 mm | 120 ± 5 kg/km | |||||
| 96 Kerne | 12.5±0,3 mm | 180 ± 5 kg/km | |||||
| 144 Kerne | 14.5±0,3 mm | 245 ± 5 kg/km | |||||
| Min. Biegeradius ((mm) | Langfristig | 10D | |||||
| Min-Bogen Radius ((mm) |
Kurzfristig | 20D | |||||
| Min zulässig Zugfestigkeit ((N) |
Langfristig | 600 | |||||
| Min zulässig Zugfestigkeit ((N) |
Kurzfristig | 1500 | |||||
| Zersetzungslast (N/100 mm) | Langfristig | 300 | |||||
| Zersetzungslast (N/100 mm) | kurzfristig | 1000 | |||||
| Betrieb Temperatur (°C) |
-40+70 | ||||||
| Einrichtung Temperatur ((°C) |
-20+60 | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Ich weiß nicht.2*km) | ≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Kabel-Stoff Wellenlänge λcc |
m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2+/-0.4 | 9.2+/-0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 10.4+/-0.8 | 10.4+/-0.8 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Zahlen Abdeckung (NA) |
- Was ist los? | - Was ist los? | 0.200+/ - Oh, nein.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Fasern Länge und Punkt |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Diskontinuität | |||||||
| Differenzrückstreuung Koeffizient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | ||||
| Kerndimater | Ich weiß nicht. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Beschichtung/Schaffinch Konzentrischer Fehler |
Ich weiß nicht. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Beschichtung ohne Kreislänge | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | Ich weiß nicht. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Ruder (Radius) | Ich weiß nicht. | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? | |
