| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYTS |

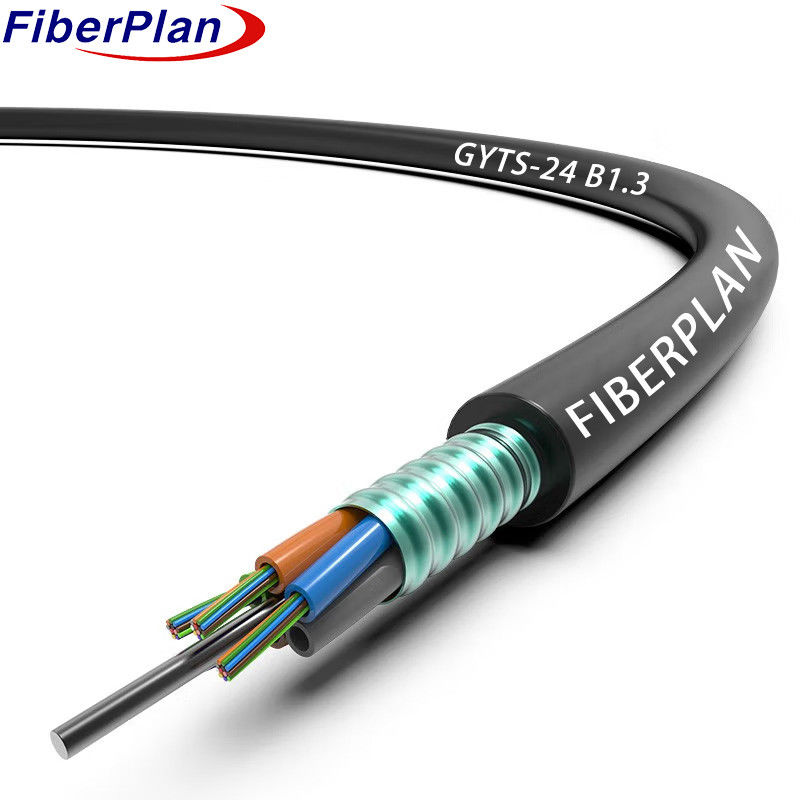

GYTS Außenpanzeroptikkabel gegen Nagetiere
Beschreibung
Die Kabelstruktur besteht aus Fasern, die in einem losen Rohr aus Kunststoff mit hohem Modul, gefüllt
Ein Stahldraht, manchmal mit Polyethylen beschichtet für Kabel mit hoher Faserzahl, dient als
Rohre und Füllstoffe sind um diesen Kern herum gesperrt und bilden eine kompakte kreisförmige Form.
Längsschnittlich aufgetragenes PSP schützt den Kabelkern, der mit der Füllverbindung zum Wasserschutz verstärkt wird.
Schließlich wird das Kabel durch eine PE-Hülle vervollständigt.
Anwendung
1 Anpassung an den Außenbereich: Dieses Kabel ist speziell für den Außenbereich ausgelegt, so daß es sich
die Sicherheit und Haltbarkeit bei verschiedenen Umgebungsbedingungen.
2 Vielseitige Installation: Geeignet für Luftinstallationen und Rohrleitungsbauverfahren und bietet Flexibilität beim Einsatz
Um unterschiedliche Infrastrukturbedürfnisse zu erfüllen.
3 Breite Netzwerkabdeckung: Ideal für Fernverbindungen und für die Kommunikation über ein lokales Netzwerk.
die unterschiedlichen Netzanforderungen in unterschiedlichen Maßstäben gerecht werden.
Eigenschaften
1 Robuste mechanische und thermische Belastbarkeit: Leistungsfähigkeit unter mechanischer Belastung
und unterschiedlichen Temperaturbedingungen.
2 Dauerhafte und widerstandsfähige Konstruktion: Ein hochfester, hydrolysefreudiges, befestigtes, loses Rohr
durch eine spezielle Rohrfüllverbindung zum Faserschutz.
3 Zerschlagfestigkeit und Flexibilität: Gewährleistet Langlebigkeit gegen Verdichtung und gleichzeitig Flexibilität für
Einrichtung und Anpassung.
4 UV-Schutz mit PE-Hülle: Die PE-Hülle schützt das Kabel vor ultravioletter Strahlung und
Langlebigkeit im Freien.
5 Wasserdichte Maßnahmen: Einbezieht mehrere Strategien, einschließlich eines zentralen Stahldrahtes für die Festigkeit, Rohrfüllung
Zusammensetzung, 100% Kabelkernfüllung und PSP für einen verbesserten Feuchtigkeitsschutz, um ein wasserdichtes Design zu gewährleisten.
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 2 ~ 144 Kern | |||||||
| Feuchtigkeitsbarriere | Wassersperrsystem | |||||||
| Zentrale Stärke | Material | Stahldraht/GFK/GFK mit PE-Bedeckung | ||||||
| Größe | 1.5 mm bis 2.0 mm | |||||||
| Löse Röhre | Material | PBT | ||||||
| Durchmesser | F2.2 (auswärtig/innendurch) | |||||||
| Schlauchfüllung | Rohrfüllmittel | |||||||
| Rüstung | Material | Band aus Wellstahl | ||||||
| Außenhülle | Material | PE,HDPE | ||||||
| Durchmesser | 10,70 ± 0,2 mm | |||||||
Farbe der Fasern
| Anzahl der Fasern pro Rohr 8Kerne |
1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser | |
| Farbe 13~24 wird mit einem schwarzen Tracer markiert. Für schwarze Farbe ist kein markierter schwarzer Tracer erforderlich, stattdessen wird Naturfarbe verwendet. | ||||||
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 2 Kerne bis 60 Kerne | 100,0 ± 0,3 mm | 115 ± 5 kg/km | |||||
| 72 Kerne | 10.5±0,3 mm | 120 ± 5 kg/km | |||||
| 96 Kerne | 12.5±0,3 mm | 180 ± 5 kg/km | |||||
| 144 Kerne | 14.5±0,3 mm | 245 ± 5 kg/km | |||||
| Min. Biegeradius ((mm) | Langfristig | 10D | |||||
| Min-Bogen Radius ((mm) |
Kurzfristig | 20D | |||||
| Min zulässig Zugfestigkeit ((N) |
Langfristig | 600 | |||||
| Min zulässig Zugfestigkeit ((N) |
Kurzfristig | 1500 | |||||
| Zersetzungslast (N/100 mm) | Langfristig | 300 | |||||
| Zersetzungslast (N/100 mm) | kurzfristig | 1000 | |||||
| Betrieb Temperatur (°C) |
-40+70 | ||||||
| Einrichtung Temperatur ((°C) |
-20+60 | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Ich weiß nicht.2*km) | ≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Kabel-Stoff Wellenlänge λcc |
m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2+/-0.4 | 9.2+/-0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 10.4+/-0.8 | 10.4+/-0.8 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Zahlen Abdeckung (NA) |
- Was ist los? | - Was ist los? | 0.200+/ - Oh, nein.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Fasern Länge und Punkt |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Diskontinuität | |||||||
| Differenzrückstreuung Koeffizient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | ||||
| Kerndimater | Ich weiß nicht. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Beschichtung/Schaffinch Konzentrischer Fehler |
Ich weiß nicht. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Beschichtung ohne Kreislänge | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | Ich weiß nicht. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Ruder (Radius) | Ich weiß nicht. | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? | |
