Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYFTY |

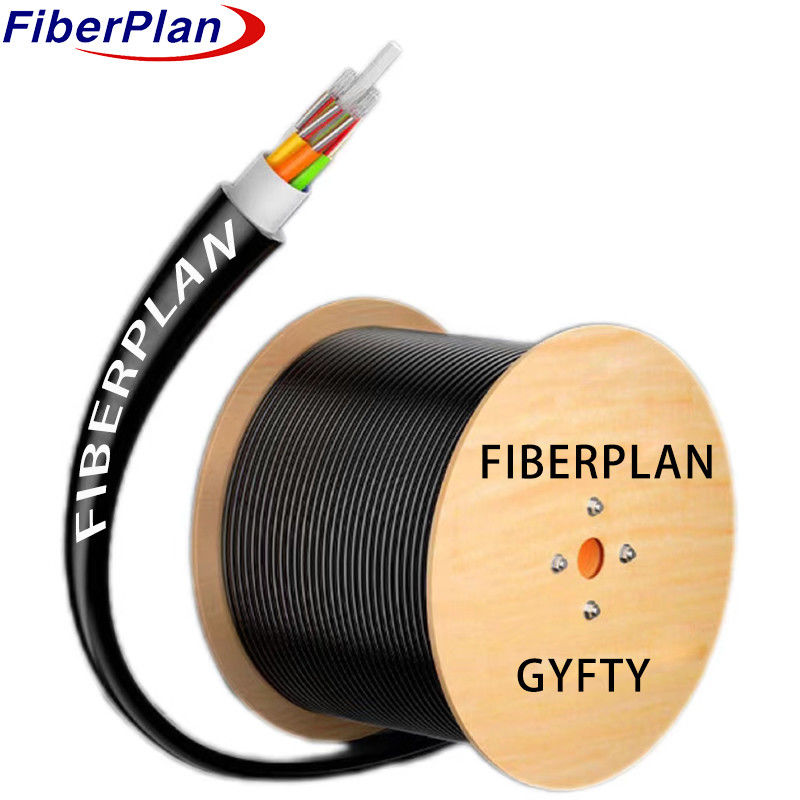

Nichtmetallische Luftfaseroptikkabel GYFTY mit wasserdichten Leistungen
Beschreibung
Die Fasern befinden sich in einem flexiblen Rohr aus langlebigem Kunststoff, gefüllt mit einer wasserdichten Verbindung.
Der Kern ist aus Faserverstärktem Kunststoff (Fiber Reinforced Plastic, FRP) gefertigt, was zur Festigkeit beiträgt.
Ein wasserdichtes Band schützt den Kern, gefolgt von einer PE-Hülle zum Gesamtschutz.
Anwendung
1 Für den Vertrieb im Freien bestimmt.
2 Geeignet für Kraftübertragungssysteme im Trunk.
3 Ideal für den Einsatz in Zugangs- und Lokalnetzen in Gebieten mit hoher elektromagnetischer Störung.
Eigenschaften
1 Er hat eine hohe mechanische Leistungsfähigkeit bei unterschiedlichen Temperaturen.
2 Ein hochfester, hydrolysebeständiger, lockerer Rohr.
3 Verwendet eine spezielle Füllverbindung im Rohr, um den kritischen Faserschutz zu gewährleisten.
4 Beweist sowohl Zermalmungsbeständigkeit als auch Flexibilität.
5 Verwendet eine speziell für die lose Röhre entwickelte Füllung.
Details zur Struktur
| Zahl der Fasern | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Nummer der Röhre | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Faser pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Nummer der Füllstange | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Rohrdurchmesser (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Dicke des losen Rohres (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nominaler Außendurchmesser (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| N. Dicke der Jacke (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Löse Röhre | Material | PBT | Farbe | Standardfrequenz | ||||
| Füllstange | Material | PP | Farbe | Schwarz | ||||
| Rohrfüllung | Material | Füllmittel | ||||||
| Zentrale Stärke | Material | FRP | Durchmesser | 1.5mm (6 - 48F) | ||||
| 2 mm (72 - 144F) | ||||||||
| Schicht | PE (nur für 96C-144C) | |||||||
| Wasserverstopfungssystem | Material | Wasserverstopfband | ||||||
| Spaltseile | Typ | 1110*2 | ||||||
| Außenhülle | Material | MDPE | Farbe | Schwarz | ||||
Mechanische Leistung und Umwelt
| Zugfestigkeit | Langfristig | 600 N | ||||||
| Kurzfristig | 1500 N | |||||||
| Zerschlaglast | Langfristig (N/100 mm) | 300 N/100 mm | ||||||
| Kurzfristig (N/100 mm) | 1000N/100mm | |||||||
| Biegeradius | Dynamisch (mm) | 20D | ||||||
| Statik (mm) | 10D | |||||||
| Speichertemperatur | -20°C+70°C | |||||||
| Installationstemperatur | -10°C+60°C | |||||||
Leistung der Faser
| Faserstil | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | ||||
| Abschwächen | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.2 | 125±0.2 | 125±0.2 | ||||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ||||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 3 | 242 ± 3 | 242 ± 3 | ||||
