Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYFTA53 |
8 12 24F SM MM G652D Direktbegrabenes Außenkabel GYFTA53
Beschreibung

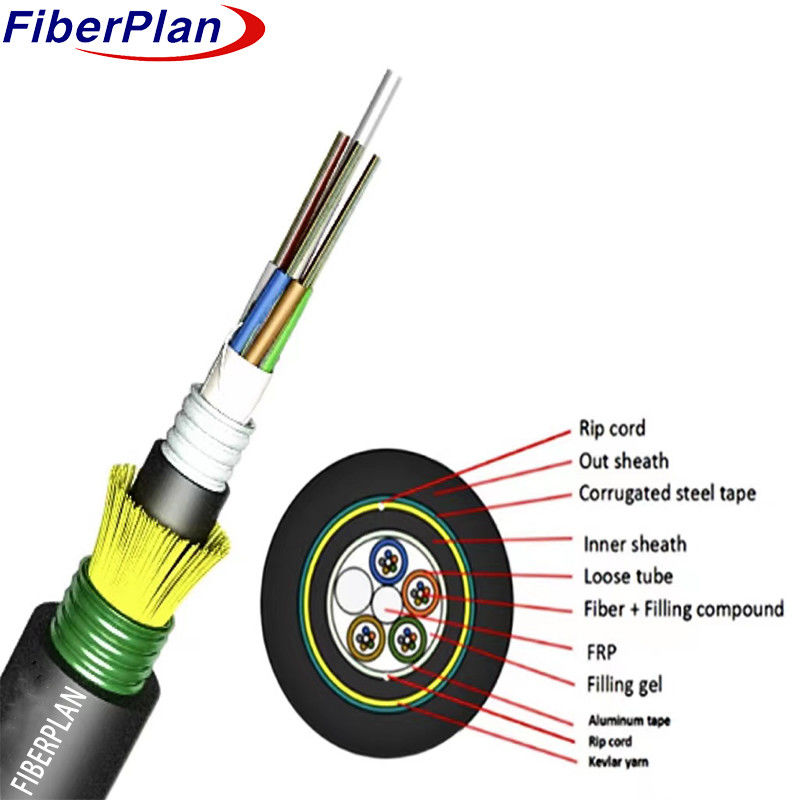

Die Fasern, jeweils 250 μm, sind in einem losen Rohr aus hochmodularem Kunststoff untergebracht, das mit einem Wasser-
Ein FRP (faserverstärktes Kunststoff) dient als nichtmetallische Festigkeitskomponente an der
Diese Röhren, zusammen mit Füllstoffen, sind um das Festigkeitselement gestreut und bilden einen kompakten und kreisförmigen
Um vor dem Eintritt von Wasser zu schützen, wird ein Aluminium-Polyethylen-Laminat (APL) um den Kabelkern aufgetragen.
Kabelkern, gefolgt von einer dünnen PE-Innenhülle. Die Zugfestigkeit wird durch eine Kevlar-Garnschicht erhöht und
Nach dem Längsansatz von PSP (Polyethylen-Stranded Polyethylen) wird das Kabel mit einem PE-Außenmantel abgeschlossen
- Die Hülle.
Anwendung
* für den Vertrieb im Freien und die direkte Vergrabung geeignet: für den Vertrieb im Freien und die direkte Vergrabung geeignet
Anwendungen, die eine langlebige und zuverlässige Leistung unter unterschiedlichen Umweltbedingungen gewährleisten.
*Anwendbar für Trunk-Stromübertragungssysteme: geeignet für Trunk-Stromübertragungssysteme, sofern
effiziente und zuverlässige Energieübertragung über längere Strecken.
*Zugangsnetzwerk und lokales Netzwerk an Stellen mit hoher elektromagnetischer Störung: Ideal für den Zugang
Netzwerke und lokale Netzwerke, die in elektromagnetischen Störungen unterliegen und stabile und
Störungsbeständige Anbindung.
Eigenschaften
* Gute mechanische und temperaturbedingte Leistung: Ausgezeichnete mechanische Festigkeit und Temperatur
Widerstandsfähigkeit, um eine zuverlässige Leistung unter verschiedenen Bedingungen zu gewährleisten.
* Spezielle Rohrfüllverbindung zur Sicherstellung eines kritischen Faserschutzes:
und den Fasern einen entscheidenden Schutz bieten und ihre Haltbarkeit und Langlebigkeit verbessern.
* Zerschlagfestigkeit und Flexibilität: Konzipiert mit Zerschlagfestigkeit und Flexibilität, so dass sie in
Herausfordernde Umgebungen unter Beibehaltung der strukturellen Integrität.
* PSP erhöht den Feuchtigkeitsbestand: Die Einbeziehung von PSP (Polyethylen-Stranded Polyethylen) erhöht die Feuchtigkeit und die
Wasserdichte Eigenschaften, die das Kabel weiter vor Umweltfaktoren schützen.
Details zur Struktur
| N.A. von Fasern | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Anzahl der Rohre | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fasern pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Füllstange | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Durchmesser der Schlauchröhre (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Innenumfang der Hülle (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Außendurchmesser (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Dicke des Außendurchmessers (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Löse Röhre | Material | PBT | Farbe | Standardfrequenz | |||
| Füllstange | Material | PP | Farbe | Schwarz | |||
| Rohrfüllung | Material | Füllmittel | |||||
| Zentrale Stärke | Material | FRP | Durchmesser | 2.0 mm | |||
| Wasserverstopfungssystem | Material | Wasserdichtband / Füllgel | |||||
| Spaltseile | Qty | 2 Stück | Farbe | Weiß | |||
| Innenhülle | Material | PE | Farbe | Schwarz | |||
| Rüstung | Material | Band aus Wellstahl | |||||
| Außenhülle | Material | PE | Farbe | Schwarz | |||
Mechanische Leistung und Umwelt
| Zugfestigkeit | Langfristig | 1000 N | |||||
| Kurzfristig | 3000N | ||||||
| Zerschlaglast | Langfristig | 3000N/100mm | |||||
| Kurzfristig | 1000N/100mm | ||||||
| Biegeradius | Dynamisch | 20D | |||||
| Statik | 10D | ||||||
| Installationstemperatur | -10°C+60°C | ||||||
| Speichertemperatur | -40°C+70°C | ||||||
Eigenschaften der Fasern
| Art der Faser | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
