| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYFTA53 |
Gepanzerte Doppeljacke gegen Nagetiere GYFTA53
Beschreibung

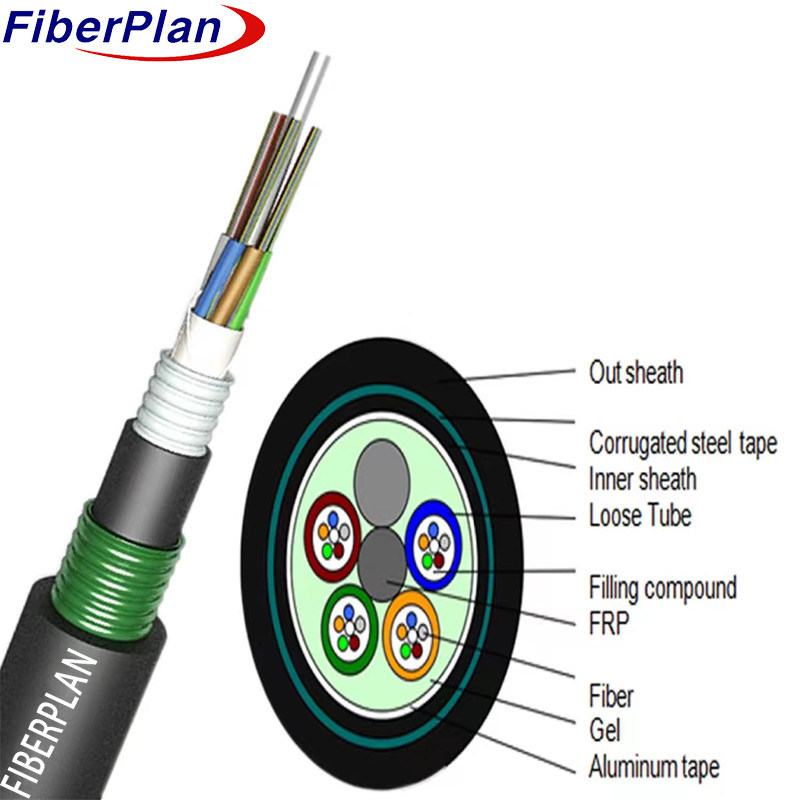

Bei der Kabelkonstruktion werden 250 μm Fasern in ein loses Rohr aus hochmodulärem Kunststoff gelegt, gefüllt
mit einer wasserdichten Verbindung. Ein nichtmetallisches Festigkeitselement (FRP) befindet sich im Kern und Rohre
Sie sind um sie herum gestreckt, um einen kompakten kreisförmigen Kabelkern zu bilden.
Der Kabelkern wird dann mit einer dünnen PE-Innenhülle bedeckt, und PSP wird
Schließlich wird das Kabel mit einer PE-Außenhülle für den Gesamtschutz vervollständigt.
Anwendung
* Für die Verteilung im Freien und die direkte Vergrabung geeignet, so dass es für die Installation in Außenräumen geeignet ist.
* Für Trunk-Stromübertragungssysteme geeignet, so dass es für effiziente Fernstromversorgung geeignet ist
Übertragung.
* Verwendet in Zugangsnetzen und lokalen Netzwerken an Stellen mit hoher elektromagnetischer Störung, die zuverlässige
Anbindung in schwierigen elektromagnetischen Umgebungen.
Eigenschaften
* Gute mechanische und Temperaturleistung, die einen zuverlässigen Betrieb unter verschiedenen Bedingungen gewährleistet.
* Eine spezielle Rohrfüllverbindung gewährleistet einen kritischen Schutz der Faser und erhöht ihre Haltbarkeit.
* Zerschlagfestigkeit und Flexibilität, die es dem Kabel ermöglichen, äußeren Druck und
sich an verschiedene Installationsszenarien anpassen.
* Das PSP (Polyethylenlaminat) erhöht die Feuchtigkeitsdichte und schützt das Kabel vor Wasser
Eintritt und Aufrechterhaltung der Leistungsintegrität.
Details zur Struktur
| N.A. von Fasern | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Anzahl der Rohre | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Fasern pro Rohr | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Füllstange | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Durchmesser der Schlauchröhre (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Innenumfang der Hülle (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Außendurchmesser (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Dicke des Außendurchmessers (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Löse Röhre | Material | PBT | Farbe | Standardfrequenz | |||
| Füllstange | Material | PP | Farbe | Schwarz | |||
| Rohrfüllung | Material | Füllmittel | |||||
| Zentrale Stärke | Material | FRP | Durchmesser | 2.0 mm | |||
| Wasserverstopfungssystem | Material | Wasserdichtband / Füllgel | |||||
| Spaltseile | Qty | 2 Stück | Farbe | Weiß | |||
| Innenhülle | Material | PE | Farbe | Schwarz | |||
| Rüstung | Material | Band aus Wellstahl | |||||
| Außenhülle | Material | PE | Farbe | Schwarz | |||
Mechanische Leistung und Umwelt
| Zugfestigkeit | Langfristig | 1000 N | |||||
| Kurzfristig | 3000N | ||||||
| Zerschlaglast | Langfristig | 3000N/100mm | |||||
| Kurzfristig | 1000N/100mm | ||||||
| Biegeradius | Dynamisch | 20D | |||||
| Statik | 10D | ||||||
| Installationstemperatur | -10°C+60°C | ||||||
| Speichertemperatur | -40°C+70°C | ||||||
Eigenschaften der Fasern
| Art der Faser | Einheit | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Die Situation | mm | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |||
| Abschwächen | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
