Lichtwellenleiter im Freien
>
|
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | ADSS |
Doppelschicht-Kevlargarn-verstärktes ADSS-Glasfaserkabel
Beschreibung

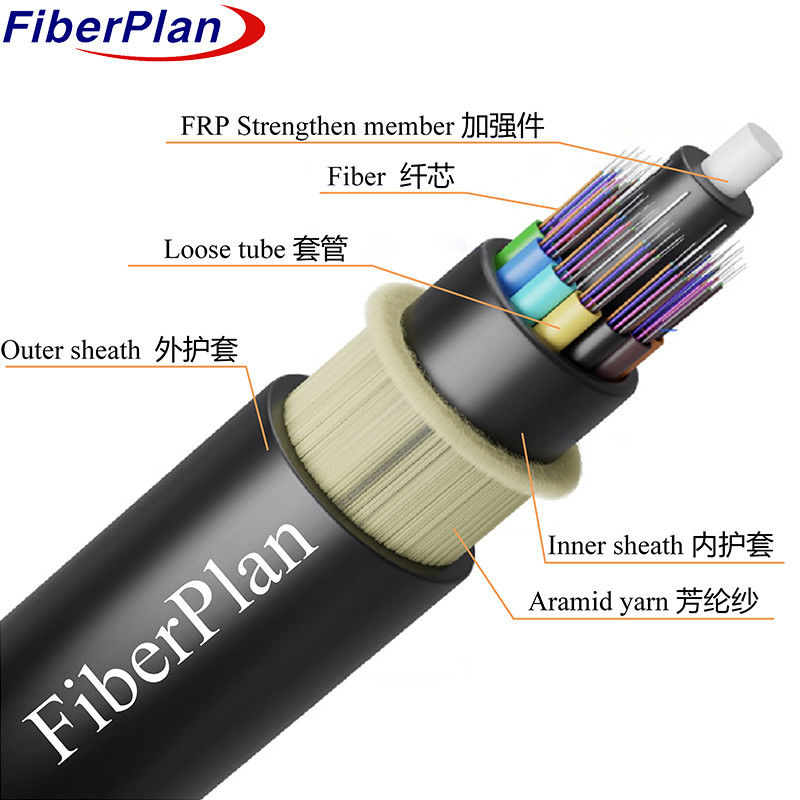

Das ADSS-Kabel (All-Dielectric Self-Supporting) ist mit einer losen Rohrstrangstruktur ausgelegt.
die Fasern sind in hochmodulreichen Kunststoffröhren mit einer wasserdichten Verbindung gesichert
Diese Röhren, zusammen mit den Füllstoffen, werden dann um eine zentrale Stärke
Ein Glied aus nichtmetallischem FRP (faserverstärktem Kunststoff) bildet einen kompakten und kreisförmigen Kabelkern.
Um den Schutz weiter zu verbessern, wird der Kern mit einer Füllungsanlage gefüllt und in ein dünnes Polyethylen eingeschlossen
Für eine zusätzliche Verstärkung wird über diese Innenhülle eine Strangschicht aus Aramidgarnen aufgetragen.
Schließlich ist das Kabel mit einer Außenhülle, die entweder aus Polyethylen (PE) für die
Diese Konstruktion stellt sicher, dass die
Das ADSS-Kabel ist sehr langlebig, feuchtigkeitsbeständig und in der Lage, verschiedenen Umgebungsbedingungen standzuhalten.
Sie ist daher sowohl für Luft- als auch für unterirdische Anlagen ideal.
Anwendung
1Das ADSS-Kabeldesign berücksichtigt die Echtzeitbedingungen von Oberleitungen und sorgt so für optimale
Leistung und Haltbarkeit in solchen Umgebungen.
2Eine PE-Außenhülle wird für Stromleitungen unter 110 kV verwendet, während eine AT-Außenhülle (Anti-Tracking) verwendet wird.
für Stromleitungen mit 110 kV und höher, um einen verbesserten Schutz zu gewährleisten.
3Die spezifische Konstruktion, einschließlich der Menge an Aramidgarn und des Stranging-Verfahrens, ist auf die Anforderungen der
die Anforderungen an die Spannweite wirksam zu variieren, um sicherzustellen, dass das Kabel in verschiedenen Anlagen zuverlässig funktioniert
Szenarien.
Eigenschaften
1. Ermöglicht die Installation ohne Stromausfall und sorgt für minimale Betriebsunterbrechungen.
2Leichtgewicht und kleiner Durchmesser reduzieren die Belastung durch Eis, Wind, Turm und Rückenstützlasten, wodurch die
Dauerhaftigkeit und Leistung des Kabels.
3. für eine Lebensdauer von 30 Jahren konzipiert und bietet langfristige Zuverlässigkeit und Wirtschaftlichkeit.
4. zeigt eine starke Zugfestigkeit und Temperaturbeständigkeit, die eine zuverlässige Leistung in verschiedenen
Umweltbedingungen.
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 24-144 Kern | |||||||
| Füllseil | 2.0 mm | |||||||
| Feuchtigkeitsbarriere | Wassersperrsystem | |||||||
| Zentrale Stärke | Material | FRP/FRP mit PE | ||||||
| Größe | 2.1 mm | |||||||
| Schlauchfüllung | Rohrfüllverbindung | |||||||
| Füllstoff | PP-Rohr/PVC-Rohr | |||||||
| Innenhülle | Material | PE | ||||||
| Löse Röhre | Material | PBT | ||||||
| Durchmesser | F2.2mm (auswärtig/innendurch) | |||||||
| Außenhülle | Material | PE/HDPE | ||||||
| Durchmesser | 11 ± 0,2 mm | |||||||
Farbe der Fasern
|
Anzahl der Fasern 8 Kerne pro Rohr |
1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser | |
| Farbe 13~24 wird mit einem schwarzen Tracer markiert. Für schwarze Farbe ist kein markierter schwarzer Tracer erforderlich, stattdessen wird Naturfarbe verwendet. | ||||||
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 2 bis 60 Kern | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72-Kern | 13 ± 0,2 mm | 190 ± 3 kg/km | |||||
| 96-Kern | 14.5±0,2 mm | 220 ± 3 kg/km | |||||
| 144 Kern | 16.5±0,2 mm | 240 ± 3 kg/km | |||||
| Rek.tägliche maximale Betriebsspannung | 88 kN | ||||||
| Max. zulässige Betriebsspannung | 32.7KN | ||||||
| Elastizitätsmodul | 37KN/mm2 | ||||||
| Min. Biegeradius ((mm) | Betrieb | 240 mm | |||||
| Einrichtung | 390 mm | ||||||
| Zusatzlast | Zusätzliche Belastung 0,5% ~ 0,7% | ||||||
| Eis | 5 mm | ||||||
| Windgeschwindigkeit | 35 m/s | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Das ist nicht wahr. m) |
≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Kabel-Stoff Wellenlänge λcc |
m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2±0.4 | 9.2±0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 10.4±0.8 | 10.4±0.8 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Zahlen Abdeckung (NA) |
- Was ist los? | - Was ist los? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Fasern Länge und Punkt |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Diskontinuität | |||||||
| Differenzrückstreuung Koeffizient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | ||||
| Kerndimater | Ich weiß nicht. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Beschichtung/Schaffinch Konzentrischer Fehler |
Ich weiß nicht. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Beschichtung ohne Kreislänge | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | Ich weiß nicht. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Ruder (Radius) | Ich weiß nicht. | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? | |
