Lichtwellenleiter im Freien
>
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYXTW |
Außen-Panther-Singlemode-GYXTW G652D-Glasfaserkabel
Beschreibung
Das Kabel besteht aus Kunststoffröhren mit hohem Modul, die die Fasern aufnehmen.
eine wasserdichte Verbindung zum besseren Schutz vor Feuchtigkeit.
Stahlband, versiegelt mit wasserdichtem Material, sorgt für eine kompakte und wasserdichte Struktur.
Parallele Stahldrähte bieten zusätzliche Verstärkung neben dem Band, wodurch die
Dabei wird das Kabel schließlich in eine Schutzhülle aus Polyethylen (PE) eingeschlossen.
Gewährleistung einer umfassenden Umweltverträglichkeit und Langlebigkeit von Außenanlagen.
Anwendung
Dieses Kabel ist für Anlagen in der Luft oder in Kanälen ausgelegt und erfüllt die wesentlichen Anforderungen an die Struktur, die Umwelt, die
Es ist sowohl für Luftfahrzeuge als auch für Luftfahrzeuge geeignet.
Die Anlage ist für eine breite Palette von
Die robuste Konstruktion des Kabels gewährleistet eine hohe Zuverlässigkeit.
und Haltbarkeit unter verschiedenen Umweltbedingungen, wodurch sichere und effiziente Daten bereitgestellt werden
Übertragung für Außenanlagen.
Eigenschaften
1.Temperaturbeständige Konstruktion: Konzipiert, um eine robuste mechanische Leistung zu erhalten
Bei unterschiedlichen Temperaturvariationen gewährleistet eine gleichbleibende Funktionalität unter unterschiedlichen Umweltbedingungen.
2.Baufaserschutz:Verwendet ein hydrolysebeständiges, hochfester, loses Rohr, gefüllt
Diese spezialisierte Verbindung schützt die Fasern unerlässlich und sorgt für einen kritischen Schutz.
3.Verknüpfte Festigkeit und Flexibilität:Das Kabel ist durch zwei parallele Stahldrähte erweitert und bietet eine
Eine einzigartige Kombination aus Zermalmungsbeständigkeit und Flexibilität, die seine Zugfestigkeit für eine dauerhafte Zuverlässigkeit erhöht.
4.Einfach Installation:Das Kabel ist kompakt und leicht gebaut und ermöglicht eine mühelose und
Vielseitige Anlagen für verschiedene Anwendungen, die für den einfachen Einsatz der Benutzer sorgen.

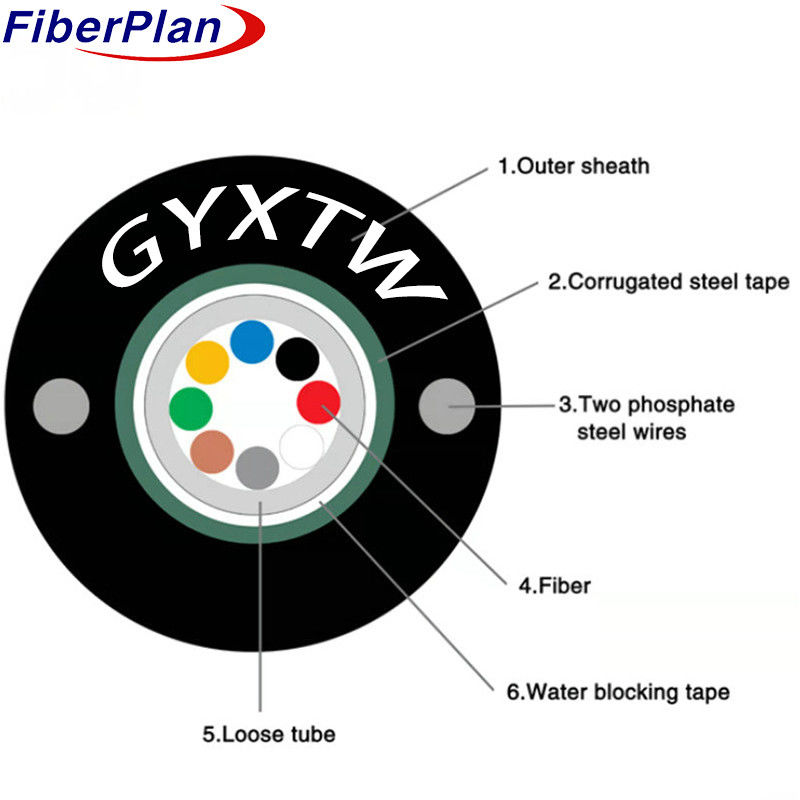

Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 0 bis 24 Kern | |||||||
| Löse Röhre | Material | PBT | ||||||
| Durchmesser | F2.2 (auswärtig/innendurch) | |||||||
| Schlauchfüllung | Rohrfüllverbindung | |||||||
| Stahldraht | Größe | 00,8 mm | ||||||
| Zahl | 2 | |||||||
| Außenhülle | Material | PE,HDPE,LDPE | ||||||
| Durchmesser | 7 ± 0,2 mm | |||||||
Farbe der Fasern
|
Anzahl der Fasern 8 Kerne pro Rohr |
1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser | |
| Farbe 13~24 wird mit einem schwarzen Tracer markiert. Für schwarze Farbe ist kein markierter schwarzer Tracer erforderlich, stattdessen wird natürliche Farbe verwendet. | ||||||
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 1 bis 24 | 8.0mm+-0.3mm | 65 kg/km + 10 kg | |||||
| Temperaturbereich | -40+70 | - Was ist los? | |||||
| Min. Biegeradius (mm) | Langfristig | 10D | |||||
| Min-Bogen Radius (mm) |
Kurzfristig | 20D | |||||
| Min zulässig Zugfestigkeit (N) |
Langfristig | 1200 | |||||
| Min zulässig Zugfestigkeit (N) |
Kurzfristig | 1500 | |||||
| Betrieb Temperatur (°C) |
-40+70 | ||||||
| Einrichtung Temperatur (°C) |
-20+60 | ||||||
| Lagertemperatur (°C) | -40+70 | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Ich weiß nicht.2*km) | ≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Kabel-Stoff Wellenlänge λcc |
m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2+/-0.4 | 9.2+/-0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 10.4+/-0.8 | 10.4+/-0.8 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Zahlen Abdeckung (NA) |
- Was ist los? | - Was ist los? | 0.200+/ - Oh, nein.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Fasern Länge und Punkt |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Diskontinuität | |||||||
| Differenzrückstreuung Koeffizient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | ||||
| Kerndimater | Ich weiß nicht. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Beschichtung/Schaffinch Konzentrischer Fehler |
Ich weiß nicht. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Beschichtung ohne Kreislänge | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | Ich weiß nicht. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Ruder (Radius) | Ich weiß nicht. | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? | |
