Lichtwellenleiter im Freien
>
|
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYTA53 |

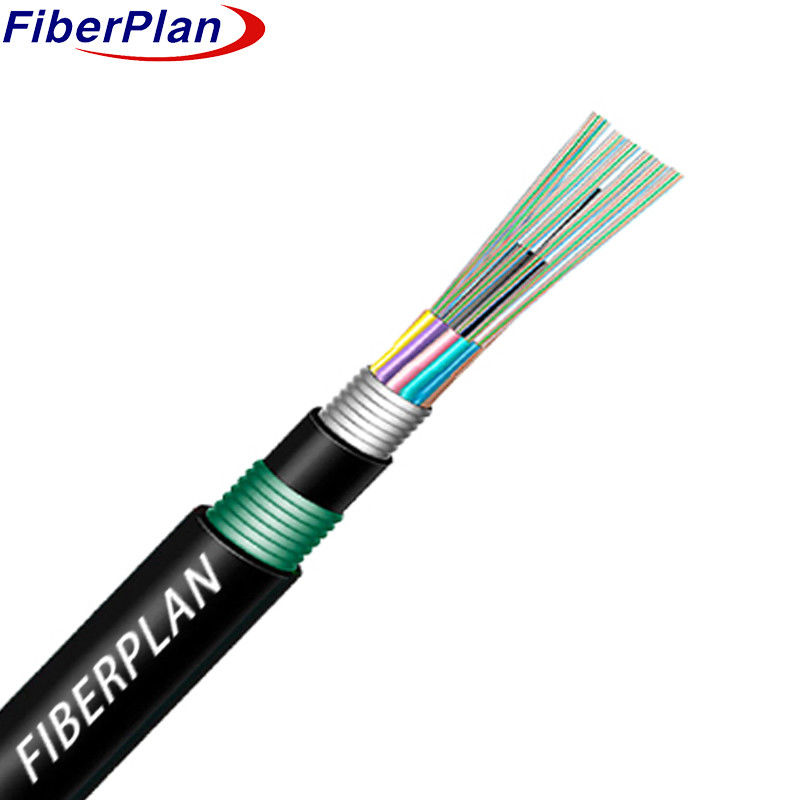

Doppel gepanzertes, doppelt geschütztes, gestrecktes, außenoptisches Kabel GYTA53
Beschreibung
Die Kabelkonstruktion umfasst optische Fasern, die in einem losen Kunststoffrohr mit hohem Modul untergebracht sind.
Im Kern ist ein Stahldraht, manchmal mit Polyethylen beschichtet.
Für Kabel mit hoher Faserzahl dient es als metallischer Festigkeitsbestandteil.
Die Füllstoffe werden zusammengefügt, um einen kompakten, kreisförmigen Kabelkern zu erzeugen.
Das Kabel wird weiter verlegt und wird mit einer dünnen PE-Innenhülle versehen, um das Eintreten von Wasser zu verhindern.
mit einer Längsschicht aus PSP verstärkt und mit einer PE-Außenhülle veredelt, um die
Haltbarkeit und Schutz vor äußeren Elementen.
Anwendung
* Anpassung an die Außenverteilung: Dieses Kabel ist speziell für Außenbereiche entwickelt.
entworfen, um Umweltproblemen standzuhalten und eine zuverlässige Leistung im Freien zu gewährleisten
Verteilungsszenarien.
* Vielseitige Installationsmöglichkeiten: Kompatibel mit verschiedenen Installationsmethoden, einschließlich der Anlage
Ein weiterer wichtiger Aspekt ist die Entwicklung von Anlagen, die für die Anlage von Leitungen und die direkte Vergrabung von Infrastrukturanlagen geeignet sind.
* Ideal für Fern- und Lokalnetzkommunikation: Maßgeschneidert auf die Anforderungen der
In den letzten Jahren hat sich die Zahl der
effiziente Datenübertragung über unterschiedliche Entfernungen.
Eigenschaften
* Robuste mechanische und Temperaturleistung: Sicherstellung einer zuverlässigen Funktionalität unter unterschiedlichen Bedingungen
mechanische Belastungen und Temperaturbedingungen.
* Hydrolyse-beständiges, hochfeste Lockerrohr: verfügt über ein hochfestes,
Hydrolyse, die eine längere Kabelbeständigkeit gewährleistet.
* Spezialisierte Rohrfüllverbindung zum Faserschutz: Verwendet eine spezialisierte Füllverbindung
Innerhalb des Rohres, um die optischen Fasern wesentlich zu schützen.
* Zersetzungsbeständigkeit und Flexibilität: Balance zwischen Zersetzungsbeständigkeit und Flexibilität, so dass eine vielseitige
Anlagen in verschiedenen Umgebungen.
* Wasserdichte Konstruktionsmaßnahmen:
- Zentrale Festigkeit: verwendet einen Stahldraht als zentrale Festigkeit.
- Kabelkernfüllung: 100%ige Füllung des Kabelkerns mit einer Verbindung zur Verbesserung der Wasserdichte
Integrität.
- APL Feuchtigkeitsbarriere: Als Feuchtigkeitsbarriere wird Aluminium-Polyethylenlaminat (APL) verwendet.
- PSP Feuchtigkeitsdicht: Längeweise wird Polyethylen (PSP) aufgetragen, um die Feuchtigkeitsdichte zu verbessern.
- Wasserdichtes Material: enthält Wasserdichtes Material, um den Schutz vor
Eintritt von Wasser.
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 12 bis 144-Kern | |||||||
| Füllseil | 4-0 | |||||||
| Feuchtigkeitsbarriere | Wassersperrsystem | |||||||
| Zentrale Stärke | Material | Stahldraht/GFK | ||||||
| Größe | 1.3 mm | |||||||
| Schlauchfüllung | Rohrfüllverbindung | |||||||
| Innenhülle | Material | PE/HDPE | ||||||
| Durchmesser | 2.0 mm | |||||||
| Löse Röhre | Material | PBT | ||||||
| Durchmesser | F2.2 (auswärtig/innendurch) | |||||||
| Innenpanzerung | Material | Aluminiumband | ||||||
| Außenpanzer | Material | Band aus Wellstahl | ||||||
| Außenhülle | Material | PE/HDPE | ||||||
| Durchmesser | 10,7 ± 0,1 mm | |||||||
Farbe der Fasern
| Anzahl der Fasern8 Kernepro Schlauch | 1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser | |
| Farbe 13~24 wird mit einem schwarzen Tracer markiert. Für schwarze Farbe ist kein markierter schwarzer Tracer notwendig, wird stattdessen Naturfarbe verwendet. | ||||||
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 24 Kern bis 42 Kern | 140,0 ± 0,4 mm | 150 ± 4 kg/km | |||||
| 48-Kern | 140,0 ± 0,4 mm | 200 ± 4 kg/km | |||||
| 60Kern | 140,0 ± 0,4 mm | 205 ± 4 kg/km | |||||
| 72 Kerne | 15.5 ± 0,4 mm | 210 ± 4 kg/km | |||||
| 96 Kernstücke | 17.1±0,4 mm | 270 ± 4 kg/km | |||||
| 144 Kerne | 20.3±0,4 mm | 310 ± 4 kg/km | |||||
| Min. Biegeradius ((mm) | Langfristig | 10D | |||||
| Min. Biegeradius ((mm) | Kurzfristig | 20D | |||||
| Min zulässige Zugfestigkeit ((N) | Langfristig | 3000 | |||||
| Min zulässige Zugfestigkeit ((N) | Kurzfristig | 4000 | |||||
| Min. zulässige Zerkleinernslast (N/100 mm) | Langfristig | 1000 | |||||
| Min. zulässige Zerkleinernslast (N/100 mm) | kurzfristig | 3000 | |||||
| Betriebstemperatur (°C) | -40 ~ +70 | ||||||
| Einrichtungstemperatur ((°C) | -15 ~ +60 | ||||||
Eigenschaften der Faser
| Faserstil | Einheit | S.M. G652 |
S.M. G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Zustand | m | 1310/1550 | 1310/1550 | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | |
| Abschwächen | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Was ist los? | - Was ist los? | |||
| Verminderung | 1550 nm | PS/n*km | - Was ist los? | ≤ 18 Jahre | - Was ist los? | - Was ist los? | Verminderung |
| 1625 nm | PS/n*km | - Was ist los? | ≤ 22 | - Was ist los? | - Was ist los? | ||
| Bandbreite | 850 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥ 400 | ¥160 | Bandbreite |
| 1300 nm | MHZ.KM | - Was ist los? | - Was ist los? | ¥800 | ¥500 | ||
| Null-Dispersionswellenlänge | m | 1300 bis 1324 | ¥1302, ≤1322 |
- Was ist los? | - Was ist los? | ₹ 1295, ≤ 1320 |
|
| Null-Deschrumpfungshöhe | m | ≤ 0092 | ≤ 0091 | - Was ist los? | - Was ist los? | - Was ist los? | |
| PMD Höchstmenge an individuellen Fasern | ≤ 02 | ≤ 02 | - Was ist los? | - Was ist los? | ≤ 011 | ||
| PMD-Entwurfsverknüpfungswert | Ich weiß nicht.2*km) | ≤ 012 | ≤ 008 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Wellenlänge der Faserabschnitte λc | m | ¢ 1180, ≤1330 |
¥1180 ≤1330 |
- Was ist los? | - Was ist los? | - Was ist los? | |
| Kabel-Stoff Wellenlänge λcc |
m | ≤ 1260 | ≤ 1260 | - Was ist los? | - Was ist los? | - Was ist los? | |
| MFD | 1310 nm | Ich weiß nicht. | 9.2 ± 0.4 | 9.2 ± 0.4 | - Was ist los? | - Was ist los? | - Was ist los? |
| 1550 nm | Ich weiß nicht. | 100,4 ± 0.8 | 100,4 ± 0.8 | - Was ist los? | - Was ist los? | - Was ist los? | |
| Zahlen Abdeckung (NA) |
- Was ist los? | - Was ist los? | 0.200 ± 0.015 | 0.275 ± 0. 015 |
0.200±0 .015 |
||
| Schritt (mittlerer zweiseitiger Schritt) Messung) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Unregelmäßigkeiten über Fasern Länge und Punkt |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Diskontinuität | |||||||
| Differenzrückstreuung Koeffizient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Einheitlichkeit der Dämpfung | dB/km | ≤ 001 | ≤ 001 | ||||
| Kerndimater | Ich weiß nicht. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Durchmesser der Verkleidung | Ich weiß nicht. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Durchmesser der Beschichtung | Ich weiß nicht. | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | |
| Beschichtung/Schaffinch Konzentrischer Fehler |
Ich weiß nicht. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Beschichtung ohne Kreislänge | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Fehler bei der Konzentrizität des Kerns/der Verkleidung | Ich weiß nicht. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Ruder (Radius) | Ich weiß nicht. | ≤ 4 | ≤ 4 | - Was ist los? | - Was ist los? | - Was ist los? | |
