Lichtwellenleiter im Freien
>
|
|
| Herkunftsort | China |
| Markenname | Fiberplan |
| Zertifizierung | ISO 9001; TÜV certificate |
| Modellnummer | GYTA53 |

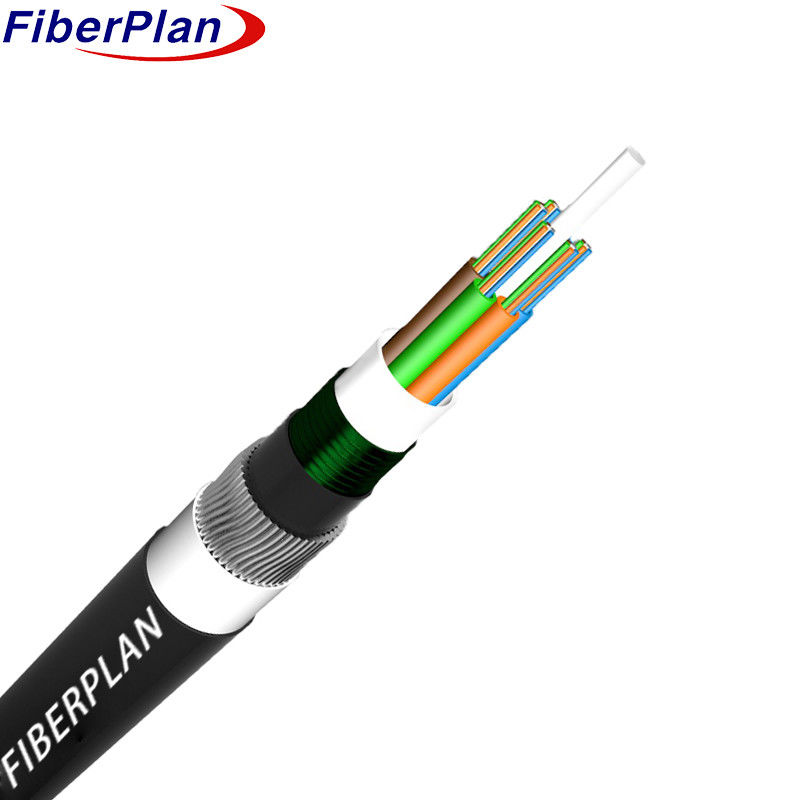

Doppel gepanzertes, doppelt geschütztes, gestrecktes, außenoptisches Kabel GYTA53
Beschreibung
Die Kabelkonstruktion besteht aus optischen Fasern, die in einem losen Kunststoffrohr mit hohem Modul untergebracht sind.
Der Kern besteht aus einem Stahldraht, manchmal mit Polyethylen beschichtet.
Für Kabel mit hoher Faserzahl dient es als metallische Festigkeit.
Diese ist vollständig mit einem
Das Kabel wird mit einer dünnen PE-Innenhülle versehen, um das Eintreten von Wasser zu verhindern.
mit einer Breite von mehr als 20 mm,
um die Haltbarkeit und den Schutz vor äußeren Elementen zu erhöhen.
Anwendung
*Anpassung an die Außenverteilung:Dieses Kabel ist speziell für Außenbereiche ausgelegt.
entworfen, um Umweltproblemen standzuhalten und eine zuverlässige Leistung im Freien zu gewährleisten
Verteilungsszenarien.
*Vielseitige Installationsmöglichkeiten:Kompatibel mit mehreren Installationsmethoden, einschließlich der Anlage
Die Kommission hat eine Reihe von Maßnahmen ergriffen, um die Entwicklung der Infrastruktur zu fördern.
*Ideal für Fern- und Ortsnetzkommunikation:
die Anforderungen sowohl der Fernkommunikation als auch der Einrichtung von lokalen Netzwerken, um sicherzustellen,
eine effektive und effiziente Datenübertragung über unterschiedliche Entfernungen.
Eigenschaften
* Robuste mechanische und Temperaturleistung:Sichert eine zuverlässige Funktionalität unter unterschiedlichen Bedingungen
mechanische Belastungen und Temperaturbedingungen.
*Hochfestigkeitslocker Rohr, das gegen Hydrolyse resistent ist:
Hydrolyse, die eine längere Kabelbeständigkeit gewährleistet.
* Spezialisierte Rohrfüllverbindung zum Faserschutz:Verwendet eine spezialisierte Füllverbindung
Innerhalb des Rohres, um die optischen Fasern wesentlich zu schützen.
*Klemmwiderstand und Flexibilität:Balanciert Klemmwiderstand mit Flexibilität und ermöglicht eine vielseitige
Anlagen in verschiedenen Umgebungen.
*Wasserdichte Konstruktionsmaßnahmen:
- Zentrale Stärke:Verwendet einen Stahldraht als zentrale Stärke.
- Kabelkernfüllung:Sichert eine vollständige Füllung des Kabelkerns mit einer Verbindung zur Verbesserung der
Wasserdichte Integrität.
-APL Feuchtigkeitsbarriere:Aluminium-Polyethylenlaminat (APL) wird als Feuchtigkeitsbarriere verwendet.
-PSP-Feuchtigkeitsdicht:Verwenden Sie Polyethylen (PSP) in Längsrichtung, um die Feuchtigkeitsdichte zu verbessern.
-Wasserdichtes Material:Wasserdichtes Material zur weiteren Sicherung des Schutzes
gegen das Eindringen von Wasser.
Einzelheiten zur Kabelkonstruktion
| Anzahl der Fasern | 12 bis 144-Kern | |||||||
| Füllseil | 4-0 | |||||||
| Feuchtigkeitsbarriere | Wassersperrsystem | |||||||
| Zentrale Stärke | Material | Stahldraht/GFK | ||||||
| Größe | 1.3 mm | |||||||
| Schlauchfüllung | Rohrfüllverbindung | |||||||
| Innenhülle | Material | PE/HDPE | ||||||
| Durchmesser | 2.0 mm | |||||||
| Löse Röhre | Material | PBT | ||||||
| Durchmesser | F2.2 (auswärtig/innendurch) | |||||||
| Innenpanzerung | Material | Aluminiumband | ||||||
| Außenpanzer | Material | Band aus Wellstahl | ||||||
| Außenhülle | Material | PE/HDPE | ||||||
| Durchmesser | 10,7 ± 0,1 mm | |||||||
Farbe der Fasern
| Anzahl der Fasern8 Kernepro Schlauch | 1 | 2 | 3 | 4 | 5 | 6 |
| Blau | Orangen | Grün | Braun | Grau | Weiß | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rot | Schwarz | Gelb | Violett | Rosa | Wasser | |
| Farbe 13~24 wird mit einem schwarzen Tracer markiert. Für schwarze Farbe ist kein markierter schwarzer Tracer notwendig, wird stattdessen Naturfarbe verwendet. | ||||||
Kabel Mechanische Eigenschaft
| Kern | Kabeldurchmesser | Gewicht | |||||
| 24 Kern bis 42 Kern | 140,0 ± 0,4 mm | 150 ± 4 kg/km | |||||
| 48-Kern | 140,0 ± 0,4 mm | 200 ± 4 kg/km | |||||
| 60Kern | 140,0 ± 0,4 mm | 205 ± 4 kg/km | |||||
| 72 Kerne | 15.5 ± 0,4 mm | 210 ± 4 kg/km | |||||
| 96 Kernstücke | 17.1±0,4 mm | 270 ± 4 kg/km | |||||
| 144 Kerne | 20.3±0,4 mm | 310 ± 4 kg/km | |||||
| Min. Biegeradius ((mm) | Langfristig | 10D | |||||
| Min. Biegeradius ((mm) | Kurzfristig | 20D | |||||
| Min zulässige Zugfestigkeit ((N) | Langfristig | 3000 | |||||
| Min zulässige Zugfestigkeit ((N) | Kurzfristig | 4000 | |||||
| Min. zulässige Zerkleinernslast (N/100 mm) | Langfristig | 1000 | |||||
| Min. zulässige Zerkleinernslast (N/100 mm) | kurzfristig | 3000 | |||||
| Betriebstemperatur (°C) | -40 ~ +70 | ||||||
| Einrichtungstemperatur ((°C) | -15 ~ +60 | ||||||
Eigenschaften der Faser
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
